3.1. 상변태 거동

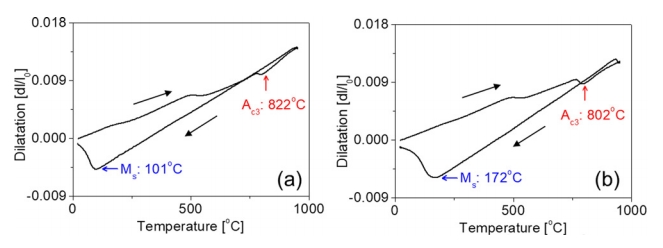

그림 1은 합금 I과 II를 상온에서 950 °C 까지 1 °C/s으로 승온하고 3분 유지 후 30 °C/s 으로 냉각한 조건에서 측정한 선팽창 곡선이다. 합금 I과 II의 선팽창 거동으로부터 승온 시 오스테나이트 변태 종료온도는 약 822 °C 와 802 °C, 냉각 시 마르텐사이트 변태개시온도는 약 101 °C 및 172 °C 로 평가되었다. 합금 II의 경우, C 함량 저감에 의해 마르텐사이트 변태개시 온도가 상승하였지만, 200 ~ 300 °C 온도 범위에서 베이나이트 형성을 위한 항온변태 열처리를 적용하는 데는 문제가 없다고 판단되었다. 그림 1에서 측정된 상변태 온도를 바탕으로 합금을 950 °C 에서 오스테나이트화 처리 한 후, 200 ~ 300 °C 온도 범위에서 항온변태 처리하였다. 항온변태열처리 과정에서의 베이나이트 변태거동을 확인하기 위한 시편 선팽창 측정 결과를 그림 2에 나타내었다. 그림 2에서 화살표로 표시한 부분은 항온변태 영역 선팽창 곡선에서 나타난 첫 번째 극대점으로서 이에 해당하는 시간을 베이나이트 변태완료 시점으로 고려하였다. 250 °C 에서 항온변태 처리하는 경우, 합금 I과 II 모두 약 60 시간 이내의 항온변태 처리에 의해 베이나이트 변태가 거의 완료됨을 알 수 있다 (그림 2 a, b). 합금 II 의 경우에는 C 함량 저감에 의해 베이나이트 변태가 합금 I의 경우보다 단시간에 개시되는 것을 알 수 있었고 베이나이트 변태 완료 시간 또한 단축되었다. 합금 II의 항온변태 온도에 따른 베이나이트 변태 거동을 측정한 결과를 보면 (그림 2 b, c, d), 200 ~ 300 °C 온도 범위에서 항온변태온도가 낮아질수록 베이나이트 상변태 개시와 종료를 위해 보다 장시간의 열처리가 필요하다는 것을 알 수 있다. 즉, 300 °C의 항온변태조건에서는 5 시간 이내에 베이나이트 변태가 완료되지만, 항온변태온도가 200 °C로 낮아지는 경우에는 약 100 시간 정도의 항온변태 처리가 필요하다. 이는 항온변태온도가 낮아질수록 베이나이트 변태를 위한 구동력은 증가하지만, 베이나이트 변태가 진행되기 위하여 필요한 C 확산이 느려지기 때문이다 [⁶,¹⁸-²⁰].

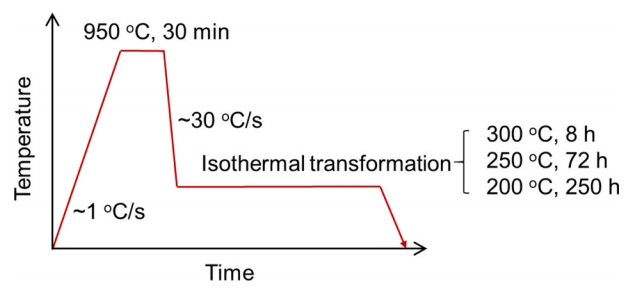

합금 I과 II의 상변태 거동 분석을 통해 오스테나이트화 처리 후 200 ~ 300 °C 온도 범위에서 베이나이트 변태를 위한 항온열처리 적용이 가능하다고 판단되었으므로 합금의 기계적 특성 평가를 위하여 상자로와 염욕로를 이용하여 그림 3과 같은 조건으로 열처리를 실시하였다. C 함량의 영향을 살펴보기 위하여 250 °C에서 항온변태 처리한 합금 I과 II를 비교 검토하였고, 항온변태온도의 영향을 고찰하기 위하여 합금 II에 대해 200, 250, 300 °C 에서 항온변태 열처리 후 미세조직과 기계적 특성을 분석하였다. 각 항온변태온도에서 유지시간은 각각 250, 72, 8 시간으로 베이나이트 변태가 충분히 진행되어 최종 냉각과정에서 마르텐사이트 변태가 발생하지 않는 조건으로 열처리 하였다. 따라서 모든 시편의 최종 미세조직은 베이니틱 페라이트와 잔류 오스테나이트로 이루어진 이상 (Dual phase) 조직이다.

3.2. 탄소함량에 따른 미세조직과 기계적 특성

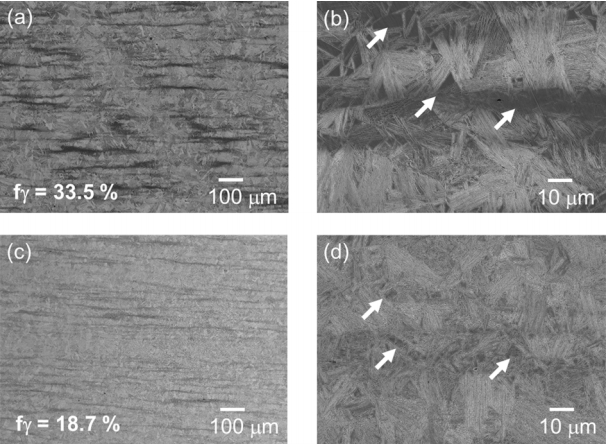

250 °C 에서 72 시간 항온변태 열처리한 합금 I과 II의 미세조직을 그림 4에 나타내었다. 두 합금 모두에서 압연 방향으로 연신된 형태의 미세조직을 확인할 수 있으며 이러한 영역은 응고 시 형성된 합금원소 편석층이 열간압연에 의해 연신되어 나타나는 것이다. 이렇게 연신된 영역에서는 편석에 의해 Mn 농도가 높으므로 상온에서 오스테나이트가 잔류할 가능성이 높다. 실제로 연신된 영역을 확대하여 보면 (그림 4 b, d) 침상형 베이니틱 페라이트로 변태한 영역 사이에 잔류 오스테나이트로 판단되는 미세조직이 관찰되는 것을 알 수 있다. C의 함량이 0.8 wt% 인합금 I에서는 비교적 조대한 크기의 오스테나이트를 관찰할 수 있으며 오스테나이트 분율 또한 33.5% 수준으로 평가되었다 (그림 4 a, b). C 함량을 저감한 합금 II의 경우에도 연신된 미세조직은 여전히 관찰되지만, 잔류 오스테나이트 결정립 크기는 합금 I과 비교하여 미세화되었고, 분율도 18.7% 수준으로 감소하였다 (그림 4 c, d).

C 함량 저감에 따른 잔류 오스테나이트 결정립 크기와 분율 감소는 베이니틱 페라이트 형성에 따른 오스테나이트로의 C 재분배와 관련이 있다 [¹⁹,²¹]. 합금의 C 함량이 감소하면 동일한 분율의 베이니틱 페라이트가 형성될 때 오스테나이트로 재분배 되어야 할 C 양이 감소하게 된다. 이 때문에 합금의 C 함량이 낮은 경우, 잔류 오스테나이트의 C 함량이 전단변태 (displacive transformation)에 의해 베이니틱 페라이트 형성이 열역학적으로 어려워지는 T_o (또는 T_o’) 수준에 도달하기 위해서는 더 높은 분율의 베이니틱 페라이트가 형성되어야 한다. 따라서 C 함량이 낮은 합금 II의 경우, 동일한 온도에서 항온변태 처리했음에도 불구하고 합금 I과 비교하여 더 많은 베이니틱 페라이트가 형성되게 되며 따라서 잔류 오스테나이트 분율이 감소하고, 결정립의 크기도 미세하게 된다.

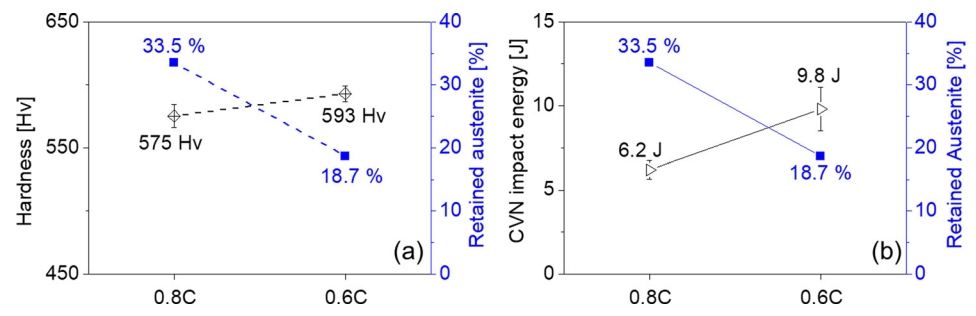

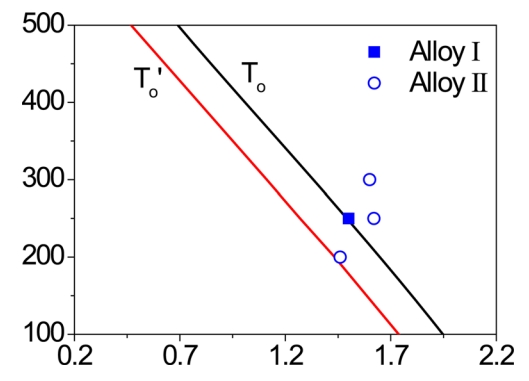

그림 5에서 C 함량에 따른 경도와 상온충격인성의 변화를 확인할 수 있다. C 함량 저감에도 불구하고 합금의 경도가 다소 향상되는 것으로 나타났다. 이는 합금 합금 II (0.6C)의 경우, 항온변태 열처리 후 오스테나이트 보다 경한 조직인 미세한 베이니틱 페라이트의 분율이 증가하였기 때문이다. 경도의 상승에도 불구하고 상온충격인성 또한 C 함량 저감에 따라 상당히 개선되는 것으로 나타났는데 이는 앞에서 언급한 잔류 오스테나이트의 특성 변화와 관련이 있는 것으로 생각된다. 기존의 연구결과에 의하면 초고강도 베이나이트강의 매우 낮은 상온충격인성은 잔류 오스테나이트의 낮은 기계적 안정성에 기인하는 것으로 보고되고 있다 [¹⁵,²²-²⁴]. 즉 충격시험 시 균열 선단에 존재하는 조대한 잔류 오스테나이트 결정립은 기계적 안정성이 낮아 응력 및 변형의 영향으로 마르텐사이트로 쉽게 변태하게 되고 [²²,²³,³⁴], 이에 따라 균열의 전파가 용이하게 되어 낮은 상온충격인성을 나타내게 된다는 것이다. 두 합금 모두 250 °C 에서의 항온열처리에 의해 베이니틱 페라이트 형성이 거의 완료되는 단계에서 잔류 오스테나이트 내의 C 농도는 크게 다르지 않을 것이라 생각되며 실제 측정 결과 또한 유사하였다 (그림 6). 하지만, 합금의 C 함량이 저감되면 잔류 오스테나이트 결정립이 미세화되고 이에 따라서 기계적 안정성이 높아지게 된다. 또한 오스테나이트 결정립 미세화에 의해 응력 또는 변형유기 변태되는 마르텐사이트 크기가 미세화되어 균열 전파를 억제할 수 있는 효과를 나타내게 됨으로써 상온충격인성 개선에 기여하는 것으로 생각된다.

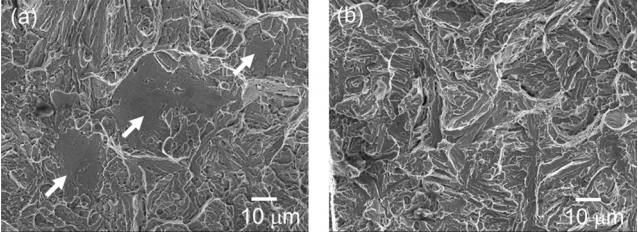

그림 7은 상온충격시험 후 관찰한 합금 I과 II의 파면이다. 합금 I과 II의 파면에서 모두 준벽개파괴 특성이 확인되었다. 특히 합금 I (0.8C)의 경우에는 파면상에 화살표로 표시한 취성파면 부분이 관찰되었다 (그림 7 a). 이러한 취성파면은 균열이 전파하면서 미세조직에 존재하고 있던 잔류 오스테나이트가 응력 또는 변형유기 마르텐사이트로 변태되면서 발생한 것이라 판단된다 [²²,²³,³⁴]. 조대한 잔류 오스테나이트가 거의 관찰되지 않았던 합금 II (0.6C)의 파면에서는 취성파면이 거의 관찰되지 않았다 (그림 7 b). 이러한 결과는 조대한 잔류 오스테나이트가 충격인성을 저해하는 미세조직학적 인자이며 C 함량 저감에 의한 오스테나이트 미세화가 충격인성 개선에 일정 부분 역할을 하고 있음을 의미한다 [²²,²³,³⁴].

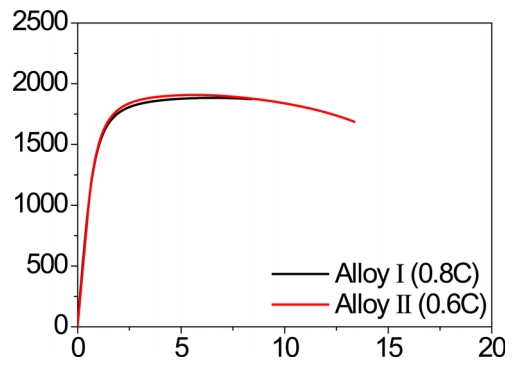

그림 8과 표 2에 합금 I과 II의 대표적 응력-변형율 곡선과 인장특성을 정리하였다. 경도 및 충격인성 변화와 유사하게 C 함량 저감에 의해 합금의 항복강도와 인장강도가 다소 증가하였고, 총연신율 또한 증가하는 경향을 나타내었다. 두 합금 모두 나노크기의 베이나이트와 잔류 오스테나이트로 이루어진 미세조직을 가지고 있고, 주된 미세조직학적 차이는 잔류 오스테나이트 분율과 크기라는 점을 고려할 때, 이러한 기계적 특성의 변화는 잔류 오스테나이트 특성을 제어하는 것이 초고강도 베이나이트강의 높은 강도를 유지하면서, 인성 및 연성을 개선할 수 있는 유력한 방안 중의 하나임을 의미한다.

3.3. 항온변태온도에 따른 미세조직과 기계적 특성

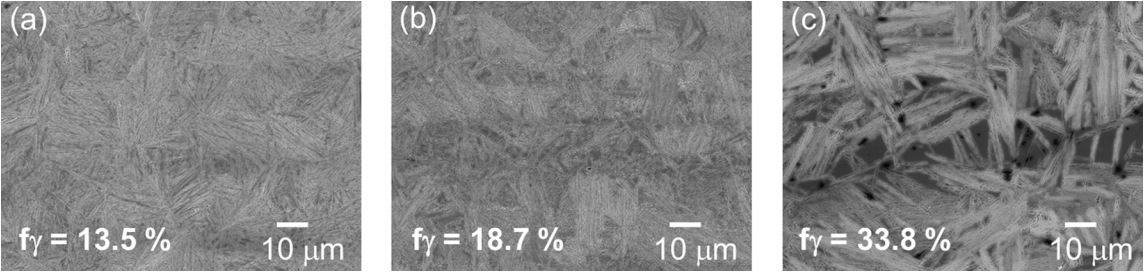

합금 II 를 200, 250 및 300 °C 에서 각각 250, 72, 8 시간 항온변태처리 후 관찰한 미세조직들 간에는 상당한 차이가 확인되었다 (그림 9). 항온변태온도의 감소에 따라 베이니틱 페라이트 결정립의 크기가 점차 미세화되고 미세조직이 치밀해지며, 이와 동반하여 잔류 오스테나이트 분율이 감소하는 것을 알 수 있다. 베이니틱 페라이트 결정립 크기가 미세화되는 것은 변태온도가 낮아짐에 따라 베이니틱 페라이트 핵생성 구동력이 증가하기 때문이다. 또한 항온변태온도가 감소하면 전단변태를 위한 구동력이 증가하여 더 높은 분율의 베이니틱 페라이트가 형성될 수 있으므로 잔류 오스테나이트 분율이 감소하는 결과를 가져오게 된다.

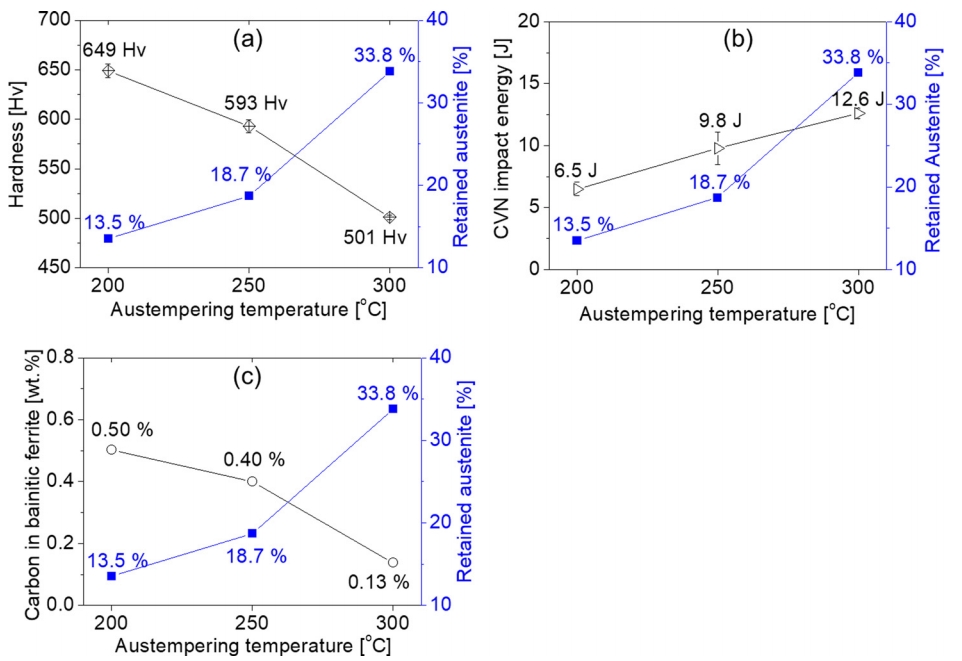

합금 II 의 항온열처리 온도에 따른 기계적 특성의 변화를 그림 10 a 와 b에 나타내었다. 항온열처리 온도가 낮아질수록 합금의 경도는 상승하였다. 경도의 증가는 앞 절의 결과 (그림 5 a)와 유사하게 오스테나이트 분율 감소와 동반하는 것으로 나타났고, 이는 경질상인 미세한 베이니틱 페라이트 분율 증가가 경도의 변화에 영향을 미치고 있음을 의미한다. 뿐만 아니라 항온변태온도의 감소는 기지상인 베이니틱 페라이트를 미세화시키고, 베이니틱 페라이트 내 고용 C 농도를 증가시킴으로써 경도 상승을 더욱 촉진하는 것으로 생각된다 [²⁵]. 구성상 분율 변화를 고려할 때, 경도 변화가 합금의 C 함량 영향 (그림 5 a) 보다 항온변태온도의 영향 (그림 10 a)에 더욱 크게 영향을 받는 것은 그러한 이유에 기인한다. 실제로 구성상 분율 및 잔류 오스테나이트 내 C 농도로부터 계산한 베이니틱 페라이트 내 C 농도를 보면 (그림 10 c), 항온변태온도가 감소할수록 베이니틱 페라이트 내 고용 C 농도는 현저히 증가하고 있다. C 는 베이니틱 페라이트의 중요한 고용강화 원소이므로, 고용 C의 증가는 기지조직인 베이나이트의 경도를 상승시키는 주요한 인자이다. 또한 베이니틱 페라이트 내 고용 상태로 존재하는 C 농도가 증가할수록 항온변태에 동반하여 오스테나이트로의 재분배 되는 C의 양이 작아지게 된다. 이는 오스테나이트 내 C 농축이 원활하게 이루어지지 못하는 결과를 초래하므로 베이니틱 페라이트 변태를 더욱 촉진하여 경질상 분율 증가를 가져온다.

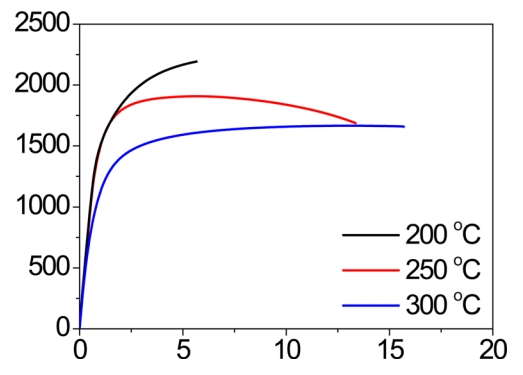

항온변태온도에 따른 상온충격인성변화는 앞 절과 비교하여 다소 상이한 결과를 나타내었다. 동일한 항온변태온도 조건에서 C 함량만 다른 경우에는 (그림 5 b), 잔류 오스테나이트 분율이 증가하면 충격인성이 열화 되었으나, 동일한 C 함량에서 항온변태온도가 달라지는 경우에는 (그림 10 b) 잔류 오스테나이트 분율이 증가하여도 충격인성이 상승하였다. 이러한 결과는 항온변태온도가 변화하는 경우에는 잔류 오스테나이트의 특성 변화뿐만 아니라 기지조직인 베이니틱 페라이트 특성이 변화하여 충격인성에 영향을 미치기 때문이다. 그림 10 c 에 나타낸 바와 같이, 항온변태온도가 감소하면 베이니틱 페라이트 내 고용 C 함량이 현저히 증가하게 된다 [⁶,²⁵-²⁹]. 이러한 고용 C 의 증가는 매우 높은 강화효과를 나타냄과 동시에 인성의 열화를 초래하게 된다 [³⁰]. 즉 항온변태온도가 낮아지면 상당한 수준의 C가 베이니틱 페라이트 내에 고용된 상태로 존재하게 되고, 이 때 기지조직인 베이니틱 페라이트의 특성은 취성이 강한 마르텐사이트와 유사하게 된다. 따라서 항온변태온도가 낮아짐에 따라 조대한 잔류 오스테나이트 분율이 감소하여 상온충격인성 측면에서 유리한 영향을 미칠 수 있지만, 이와 동시에 기지조직인 베이니틱 페라이트의 취성이 증가하게 되고, 이러한 기지조직 취성 증가 영향이 보다 지배적으로 작용하기 때문에 항온변태온도가 낮아짐에 따라 상온충격인성이 열화되는 것으로 판단된다. 그림 11은 200 °C 와 300 °C 에서 항온변태 처리한 합금 II의 충격파면이다. 200 °C 의 경우에는 준벽개파면이 주로 관찰되지만, 항온변태온도가 300 °C 로 상승하게 되면 화살표 부분처럼 (그림 11 b) 일부 연성파면을 관찰할 수 있다. 이러한 결과는 항온변태온도의 증가에 의해 기지조직인 베이니틱 페라이트의 인성이 어느 정도 회복되었음을 의미한다. 항온변태온도 저하에 따라 항복강도와 인장강도는 현저히 증가하지만, 이에 반하여 연신율의 급격한 감소를 나타내는 인장실험 결과는 (표 3 및 그림 12) 경도 및 상온 충격시험 결과와 일치하는 경향을 나타내고 있다.
