3.1 용착금속 합금설계

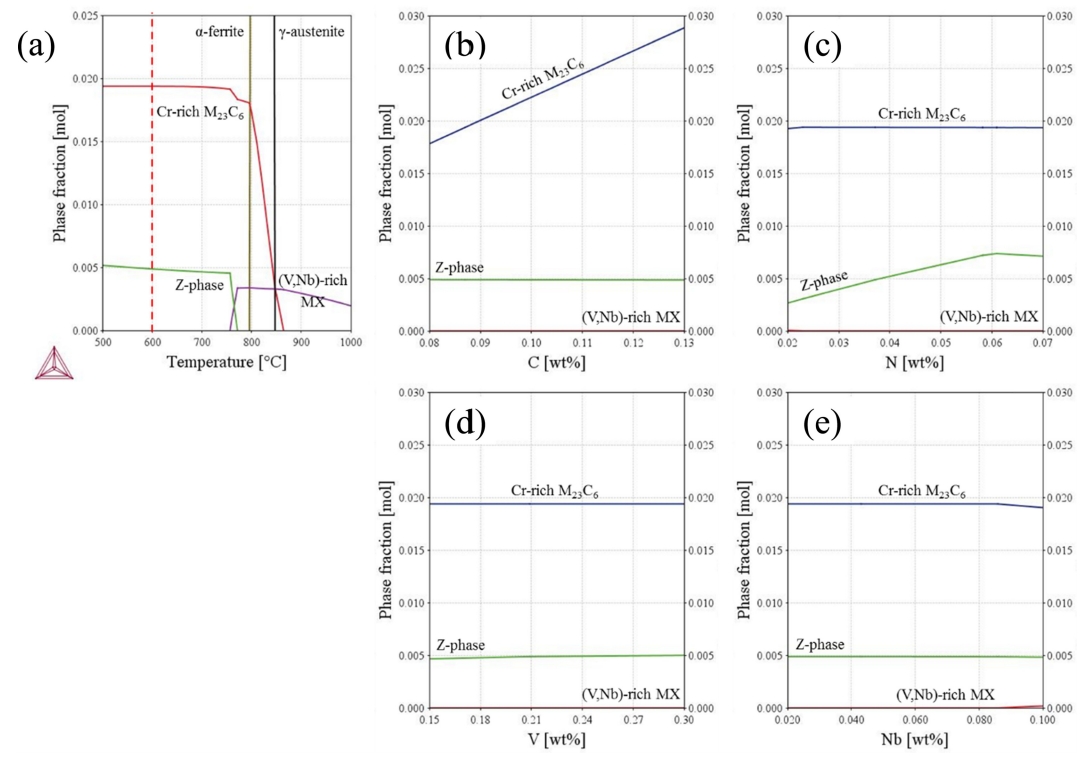

본 연구는 9Cr-1Mo-V-Nb 강의 열역학적 석출물 시뮬레이션으로 용착금속 합금설계를 하였고 고온 물성을 향상시키는 방안을 강구하였다. 그림 1은 9Cr-1Mo-V-Nb 강의 합금원소들에 대한 석출물 생성거동을 열역학 시뮬레이션으로 계산한 결과이다. 합금원소 첨가에 따른 주요 석출물은 Cr-rich M₂₃C₆와 (V, Nb)-rich MX 였고, 석출물의 상분율은 Cr-rich M₂₃C₆가 (V, Nb)-rich MX 보다 많았다 (그림 1a). 특히 그림 1b처럼 C 함량이 증가하면 Cr-rich M₂₃C₆의 상분율은 크게 증가하였고, 다른 석출상 들은 거의 변화가 없었다 [¹⁶,¹⁷]. 시뮬레이션 결과에서는 크리프 특성에 악영향을 끼친다고 알려져 있는 Z-phase의 생성은 N의 영향이 크게 나타났다. 다른 석출상에서는 N의 영향이 거의 나타나지 않았다. (그림 1c). 9Cr-1Mo-V-Nb강 용접재료의 AWS 규격 범위는 V 함량이 0.15-0.30 wt% 그리고 Nb 함량이 0.02-0.1 wt%으로 규정되어 있다 [⁶]. Nb는 ~0.085 wt% 이상에서 (V, Nb)-rich MX 석출물은 약간 증가하고 Cr-rich M₂₃C₆ 석출물은 약간 감소한다 [¹⁸]. 그러나 C와 N 함량에 비해서 V와 Nb 원소들은 석출물 상분율에 대한 영향이 크게 나타나지는 않았다.

시뮬레이션 결과를 바탕으로 용접 작업성 등을 고려하여 용착금속 합금설계를 하였고, 그 결과 합금조성이 고온 강도에 미치는 영향을 알아보기 위하여 표 1의 합금조성을 갖는 2가지 용착금속 시험편을 제작하였다. 즉 Cr-rich M₂₃C₆ 석출물 증가를 위해 C를 증가시키고 Z-phase 생성을 억제하기 위해 N을 감소시킨 0.10C 과 기존 0.09C 합금조성의 용착금속에 대한 고온 물성을 조사하였다.

3.2 용착금속의 미세조직과 인장강도

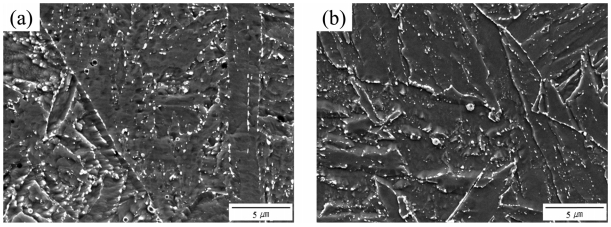

그림 2의 0.09C와 0.10C은 9Cr-1Mo-V-Nb 용착금속의 미세조직으로 템퍼드 마르텐사이트임을 확인하였고, 입내와 입계에서 공히 흰색 입자상들이 존재하는 것을 관찰하였다 [⁸,⁹,¹⁹]. 일반 압연재에서 관찰되는 템퍼드 마르텐사이트 조직과 달리 용착금속의 마르텐사이트 래스가 선명하지 않은 부분도 관찰되었다. 이는 용착금속 형성 시 다층 용접 의한 반복적인 열영향을 받아 템퍼드 마르텐사이트 미세조직이 변화된 것으로 판단된다 [²⁰].

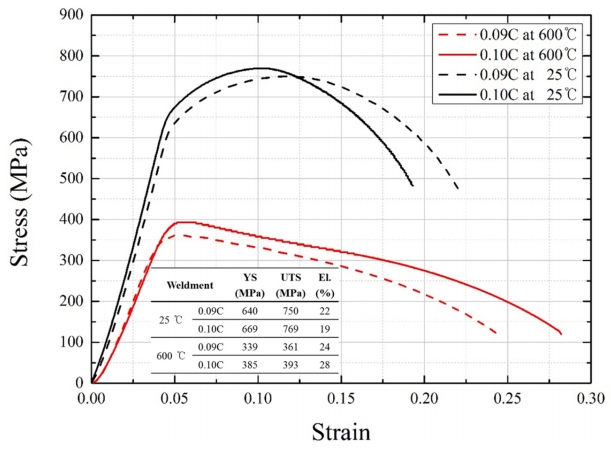

그림 3은 9Cr-1Mo-V-Nb 용착금속의 상온과 고온(600^oC)에서의 인장 시험 결과이다. 상온에서의 인장시험 결과는 0.10C이 0.09C 에 비하여 인장강도는 높고 연신율이 낮은 통상적인 경향을 나타내었다. 그러나 600 ^oC에서는 0.10C이 0.09C 보다 인장강도가 높았고, 아울러 연신율도 함께 증가된 것으로 나타났다. 즉 9Cr-1Mo-V-Nb 강의 C을 0.01 wt% 증가시켜 600 ^oC 항복강도(YS) ~14%, 최대인장강도(UTS) ~9% 및 연신율(El.) ~17% 증가한 효과를 획득하였다. 고온에서 강도와 연신율이 동시에 개선되는 것은 0.10C에서 석출물 생성거동과 연관이 있는 것으로 판단되고 다음 절에서 설명을 하고자 한다.

3.3 용착금속의 고온 인장 파단 영역에서의 파괴거동

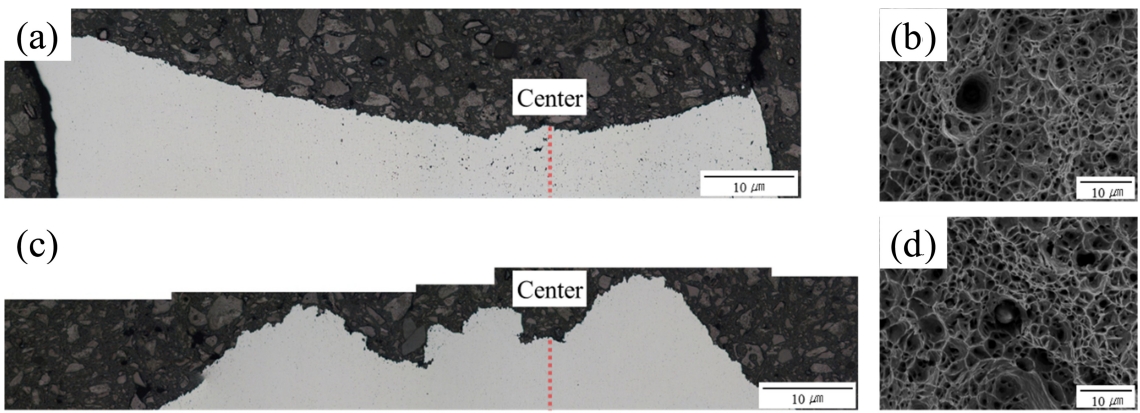

그림 4a와 4b는 9Cr-1Mo-V-Nb 용착금속 0.09C 고온인장시편의 파단면 직하와 파단면을 보여주는 사진이다. 마찬가지로 그림 4c와 4d는 9Cr-1Mo-V-Nb 용착금속 0.10C 고온 인장시편의 파단면 직하와 파단면을 보여주는 사진이다. 0.09C 시편은 상당한 양의 기공이 관찰되었고, 0.10C 시편은 상대적으로 적은 양의 기공이 관찰되었다. 인장시편 내에서 기공의 양 차이는 고온 물성의 차이를 유발할 것으로 보인다. 그러나 그림 4b와 4d는 모두 연성파면을 보여주며 시편의 종류에 상관없이 동일한 파면 형상을 보였다.

그림 5는 고온(600 ^oC) 인장 시험 한 0.10C 및 0.09C 9Cr-1Mo-V-Nb 용착금속에서 파괴양상 차이를 면밀히 관찰하기 위하여 시편의 단면 수직방향으로 SEM 및 EDX로 미세조직을 확인한 결과이다. 그림 5a와 5d에서 미세기공 내부의 상하 끝 또는 안쪽에 위치한 원형 입자를 확인할 수 있고, 그림 5b와 5e에서도 고르게 분포한 원형 입자를 확인할 수 있다. 이 원형 입자들은 EDX를 통해 O조성이 높은 산화개재물임을 확인하였다 (그림 5c와 5f).

미세조직 관찰에서는 결정립들이 하중 방향을 따라 길게 늘어선 모습을 보이고, 파면 인접 부위의 단면에서는 고온인장 시 높은 변형이 발생하기 때문에 산화개재물들이 미세기공 생성에 기여한 것으로 판단된다. 산화개재물에 의한 미세기공들의 생성장소는 결정립 내 (녹색 화살)와 결정립계(붉은색 화살표)로 구분해서 관찰할 수 있었다. 미세기공은 내부에 입자가 관찰되지는 않아도(동일한 색 화살표들) 산화개재물이 기공생성에 관여한 것으로 생각된다. 전반적으로 결정립 내 존재하는 미세기공 보다는 특히 고온 특성이 취약한 결정립계에 존재하는 미세기공들의 수가 많고 크기는 큰 것을 확인할 수 있다. 한편 고온 인장 변형 이전에 산화게재물의 분포는 결정립 내 및 결정립계 구분 없이 고르게 분포되어 (그림 5b와 5e는 인장시편 grip부 미세조직) 미세기공 생성 기점 역할을 하는 것으로 판단된다. 9Cr-1Mo-V-Nb 강은 0.10C와 0.09C에서 용착금속으로 유입된 산소량은 거의 동일하다 (표 1).

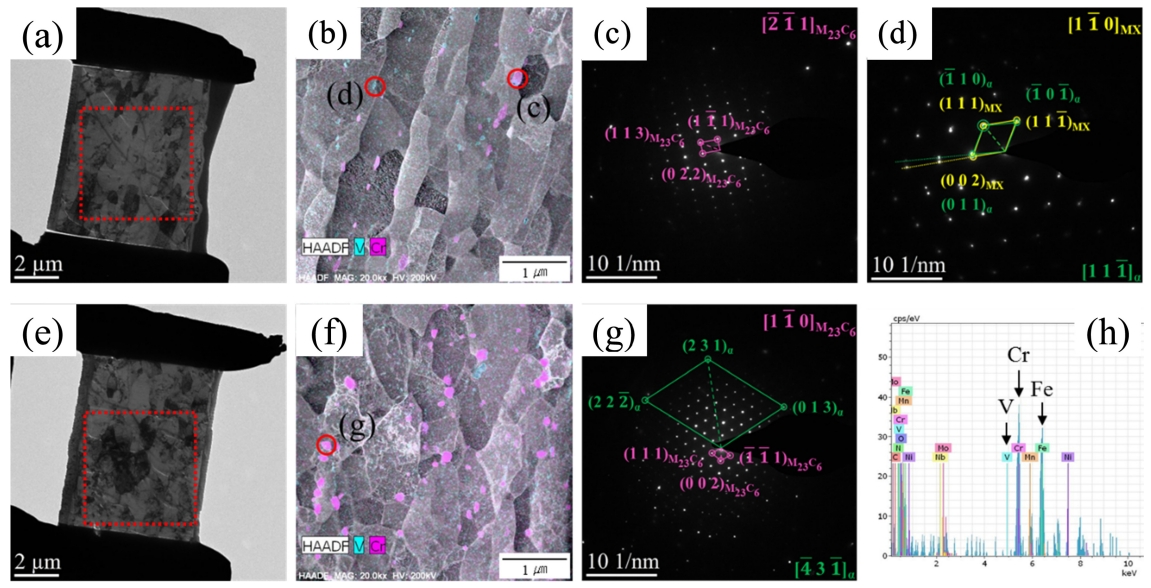

9Cr-1Mo-V-Nb 용착금속의 고온(600 ^oC) 인장 변형거동과 C 함량에 따른 석출물 생성과의 관련성을 분석하기 위하여 TEM 분석을 수행하였다. 그림 6은 고온 인장시편(0.09C 및 0.10C) 파단면 직하에서 FIB 시편(그림 6a 와 6e)을 채취하여 TEM-EDX mapping 및 SAED pattern을 분석하여 석출물 분포를 확인한 결과이다. EDX mapping (그림 6b와 6f) 및 SAED pattern (그림 6c, 6d, 6g)에서 두 시편 모두 석출물의 종류는 동일하였고 분홍색으로 보이는 Cr-rich M₂₃C₆ 석출물 (그림 6c와 6g)과 청록색으로 보이는 (V, Nb)-rich MX 석출물(그림 6d)이 존재하는 것을 확인하였다. 그림 6h에서는 0.10C 에서 주요 석출물(그림 6f 빨간색 원 표시)이 Cr-rich 한 석출물임을 확인하였다. Cr-rich M₂₃C₆는 주로 결정립계, 그리고 (V, Nb)-rich MX 석출물은 주로 결정립 내에 위치하고 있었다. Cr-rich M₂₃C₆ 석출물 분량은 0.10C 이 0.09C 보다 많았다.

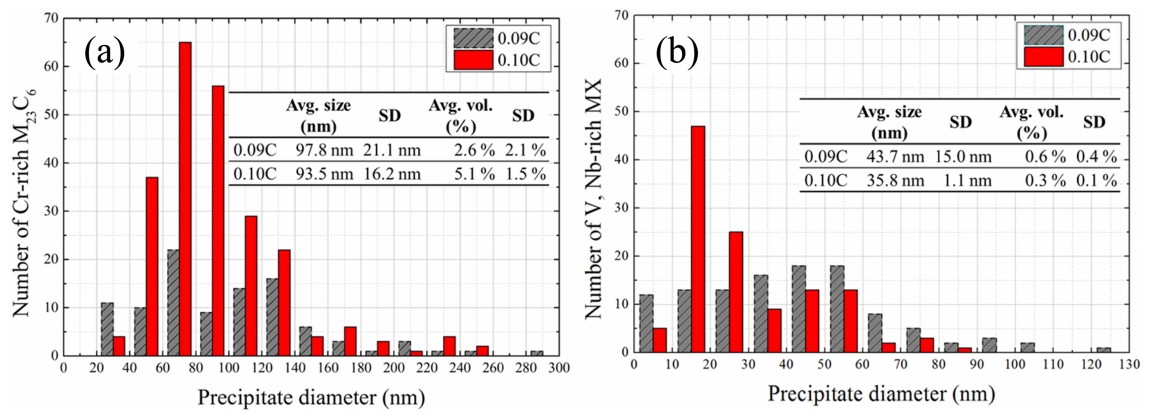

그림 7은 9Cr-1Mo-V-Nb 용착금속에서 용접 후열처리 후 Cr-rich M₂₃C₆ 석출물과 (V, Nb)-rich MX 석출물의 개수와 분율을 정량 분석한 결과이다. TEM 사진(배율 x100,000, 0.10C 및 0.09C 각각 9장)을 image analyzer를 이용하여 측정하였다. Cr-rich M₂₃C₆ 석출물의 평균 크기는 0.09C와 0.10C 시편에서 비슷하였다. 특히 0.10C 석출물 분포가 많은 50-130 nm 사이 크기의 Cr-rich M₂₃C₆를 살펴보면 0.10C는 0.09C 보다 훨씬 많은 석출물 개수가 집중되어 나타났다. 표준편차를 고려하면 석출물 분율은 0.10C가 0.09C 보다 약간 높은 것으로 확인되었다. (V, Nb)-rich MX 석출물의 평균 크기는 0.10C가 0.09C 보다 작았으며, 석출물의 분율은 0.10C가 0.09C 보다 낮았다. 그러나 편차를 고려하면 0.10C와 0.09C 재료의 (V, Nb)-rich MX 석출물 크기와 분율은 큰 차이가 없었다. 그림 6과 7의 결과로부터 열역학 시뮬레이션을 통해서 C 함량을 높이고 N를 낮추어 합금설계 하여 제작한 0.10C 9Cr-1Mo-V-Nb 용착금속의 경우 Cr-rich M₂₃C₆ 석출물 분율을 증가시켜 상온 및 고온 기계적 특성을 향상시킬 수 있는 것으로 판단된다. 아울러 생성된 석출물과 결정립계의 계면 등을 보다 자세히 분석하여 고온 물성에 미치는 영향을 분석할 예정이다.

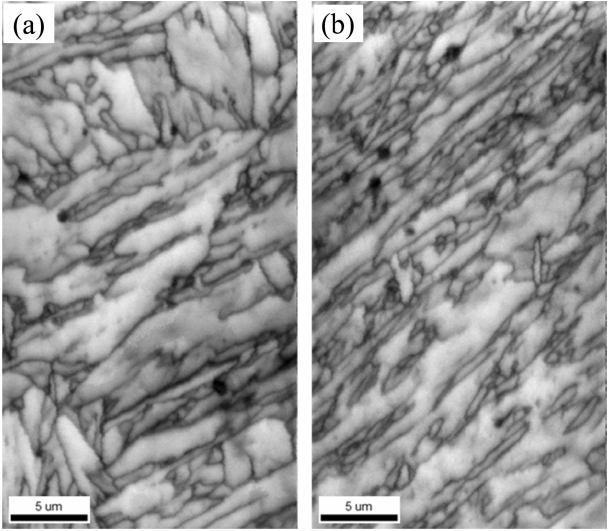

그림 8은 용접 후열처리 실시 후 9Cr-1Mo-V-Nb 용착금속의 템퍼드 마르텐사이트 래스 두께를 비교하기 위해 전자 후방 산란 회절분석(electron backscatter diffraction, EBSD) 으로 관찰한 사진이다. 0.10C 및 0.09C 시편의 마지막 용접층의 표면아래 동일한 위치를 측정하였다(배율 x10,000 0.10C 및 0.09C 각각 3장). 0.10C 시편의 래스 두께는 0.171 ± 0.014 μm이며, 0.09C 시편의 래스 두께는 0.242 ± 0.045 μm 였다. 0.10C는 0.09C 보다 입계에 많은 Cr-rich M₂₃C₆ 석출물이 위치해 있고 이 석출물은 입계의 이동을 억제하기 때문에 래스 두께는 0.10C 경우가 0.09C보다 작다고 설명할 수 있다 [¹⁰-¹²,²¹].

3.4 용착금속 기지와 석출물 정합관계 조사

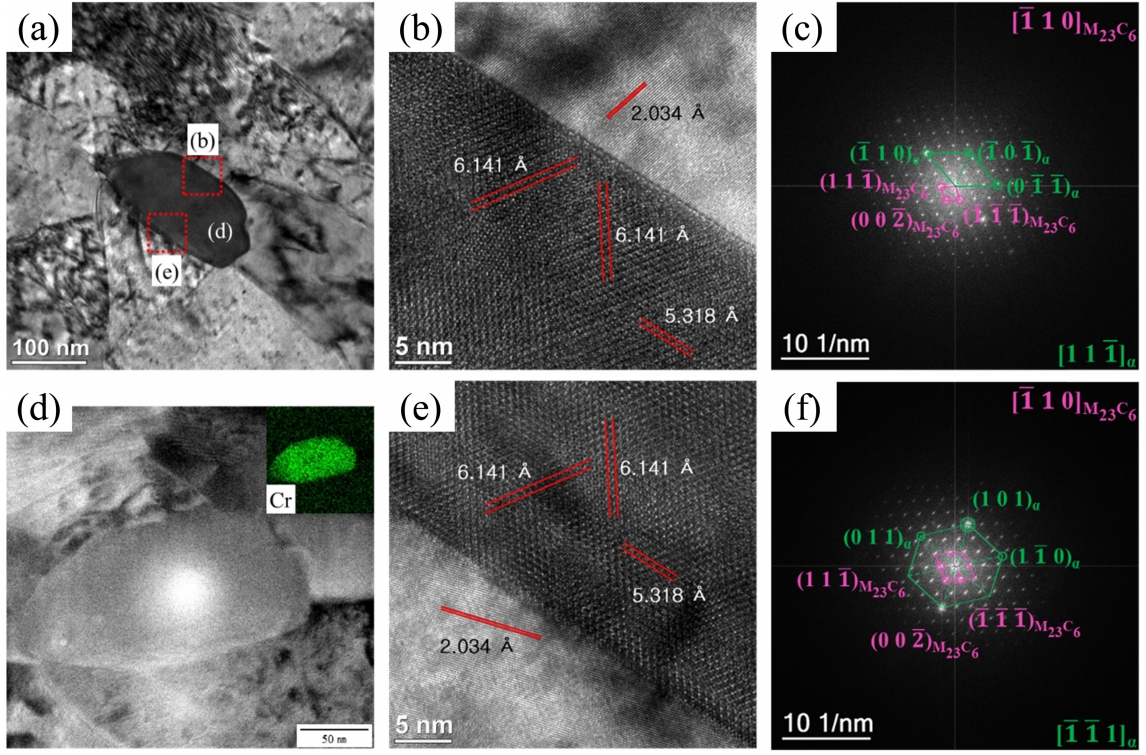

그림 9a는 0.10C 시편의 결정립계에 존재하는 M₂₃C₆ 석출물의 TEM 사진이다. 석출물과 기지의 정합여부를 확인하기 위하여 계면에서 고배율 TEM 사진을 분석하였다(그림 9b와 9e). 면간거리는 측정된 회절점간 거리(그림 9c와 9f)의 역수를 취하여 구하였고, 그림 9b와 9e에 면간거리를 표시하였다. 석출물과 템퍼드 마르텐사이트 기지에서 측정된 면간거리의 차이를 이용하여 lattice misfit을 계산하였다. M₂₃C₆ 석출물의 계면은 1.2%, 5.0%, 그리고 23.1%이고(그림 9b), 그림 9e는 15.9%, 16.5%, 18.5%의 lattice misfit을 확인하였다. 그림 9c와 9f에서 기지조직의 회절 패턴을 서로 비교하면 (b)와 (e) 계면에 위치한 각각 결정립 사이의 결정 방위차(misorientation)가 작다는 점을 알 수 있고, 따라서 저경각 경계에 Cr-rich M₂₃C₆ 석출물이 위치해 있으므로 그림 9a의 (b)와 (e) 계면이 동시에 정합 또는 반정합 계면으로 존재한다고 생각할 수 있다. 그리고 그림 9a에서 (b) 계면과 (e) 계면은 대부분 facet 계면임을 알 수 있다. Lattice misfit과 계면의 형상을 통해서 곡선을 이루는 계면은 부정합 관계를 이루는 경우가 많고, facet한 (b)와 (d) 계면은 대부분 정합 또는 반정합 관계를 이룬다고 판단할 수 있다 [¹⁰,²¹].

그림 9d의 EDX mapping 결과와 그림 9c 및 9f의 역격자점 분석을 통해서 그림 9a의 석출물은 Cr-rich M₂₃C₆ 석출물임을 알 수 있었다. 또한, 그림 9f로부터 다음과 같은 방위관계(orientation relationship)을 얻을 수 있다.

이는 K-S(Kurdjumov-Sachs) 방위관계 111 M 23 C 6 ∥ 110 α 110 M 23 C 6 ∥ 111 α 와 일치하는 것을 알 수 있다 [¹⁰,²¹].

0.10C는 0.09C에 비하여 많은 양의 Cr-rich M₂₃C₆가 결정립계에 석출하였다(그림 6b, 6f). 석출물이 주변 기지 결정립과 정합 또는 반정합 관계를 이루면 계면에 strain field가 형성되고, 결정립계 및 전위의 이동을 방해하여 강화가 이루어진다. 특히 정합 또는 반정합 계면은 결정립계 이동과 미끄러짐 등을 방지하여 결정립계 강화 효과를 나타내는 것으로 알려져 있다 [¹⁰,¹¹]. 따라서 미세조직에서 Cr-rich M₂₃C₆ 석출물은 고온강도 증가에 기여할 것으로 판단된다.

한편 9Cr-1Mo-V-Nb 용착금속 내 존재하는 산화개재물은 고온 인장시험 시 미세기공을 생성시켜서 연신율이 저하된다고 설명하였다 (그림 5). 그러나, 본 연구에서 합금설계한 0.10C 용착금속에서는 기지와 정합 또는 반정합을 이루는 Cr-rich M₂₃C₆ 석출물이 결정립계에 많이 분포되어 있어서, 고온 변형에서 미세기공의 성장과 전파를 어렵게 하는 역할도 가능하다. 따라서 0.10C 시편은 0.09C 시편보다 연신율이 증가한 것으로 생각된다 [²²,²³].
