3.1 압연온도에 따른 미세조직 및 기계적 특성 변화

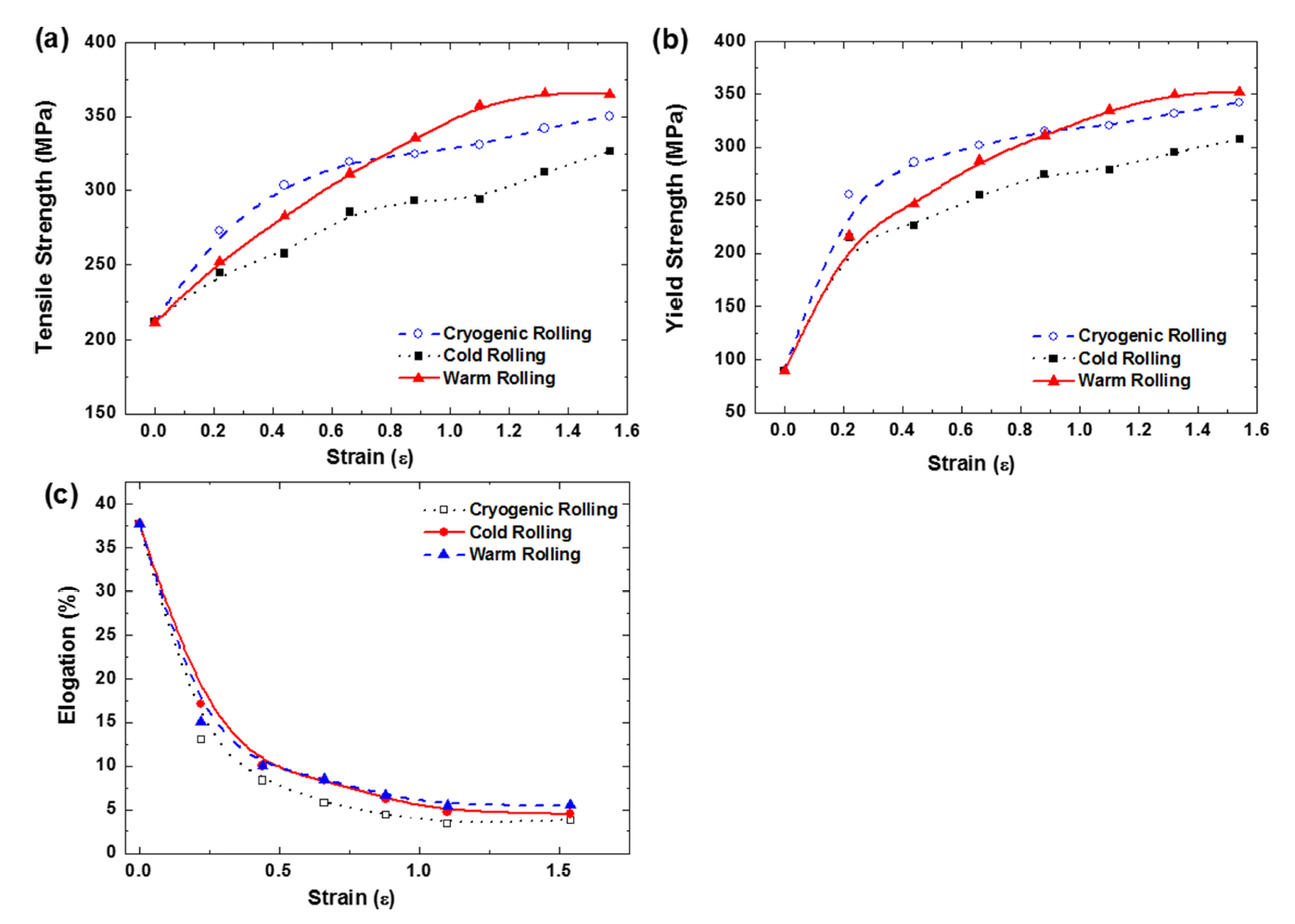

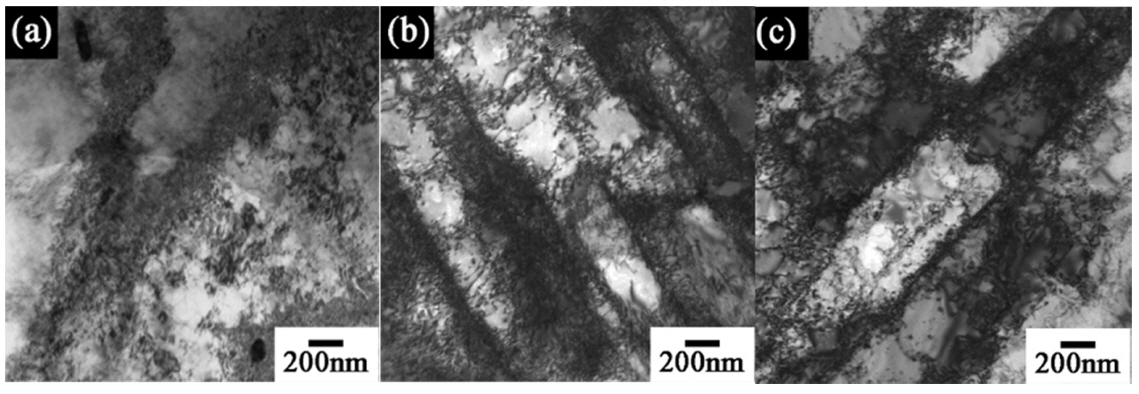

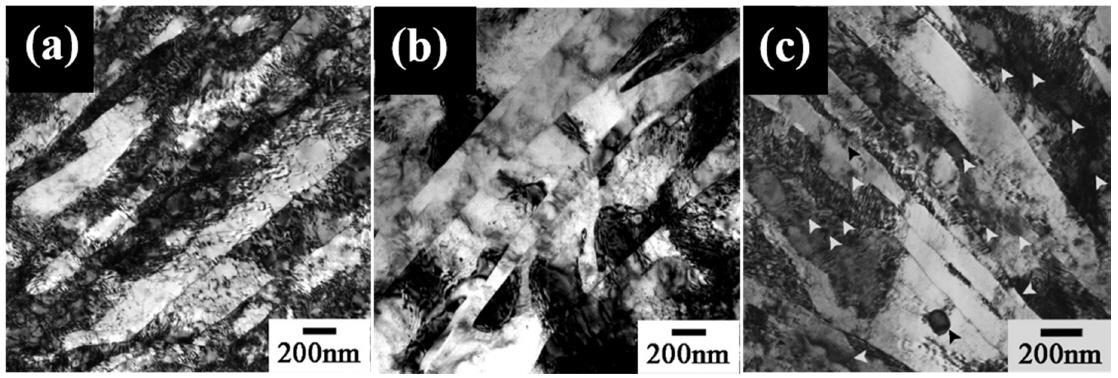

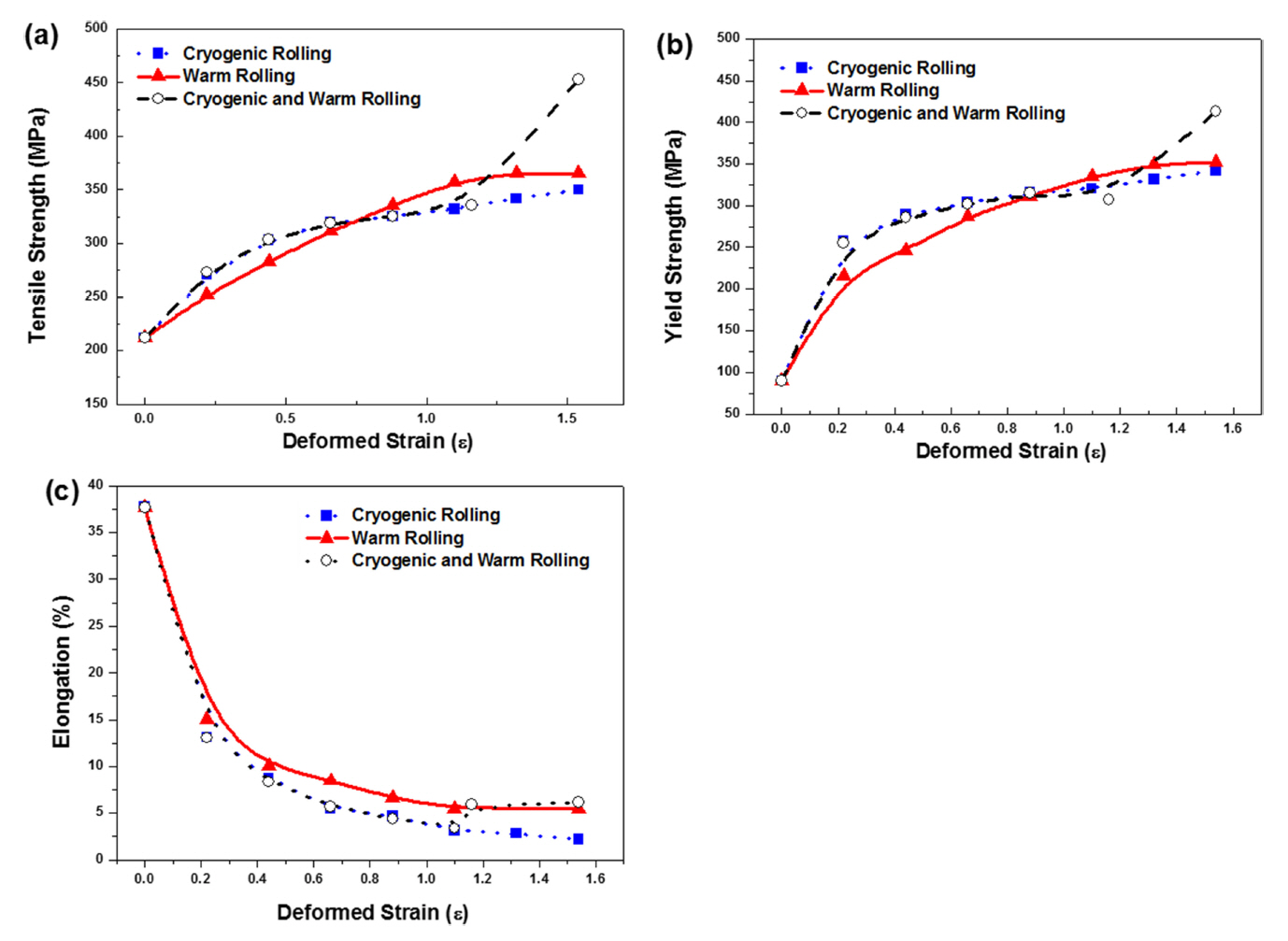

각각 다른 온도에서 압연한 5052합금의 기계적 성질을 그림 1에 나타내었다. 그림 1-(a)는 각 온도에서의 변형량에 따른 인장강도 (TS), (b)는 항복강도 (YS), (c)는 연신율을 보여준다. 그림 1-(a)로부터 극저온압연재가 냉간압연재에 비하여 전체 변형량 범위에서 더 높은 인장강도를 가짐을 알 수 있다. 극저온압연재가 냉간압연재에 비해 강도가 높게 관찰되는 현상은, 압연 초기 극저온을 유지하는 경우 변형 중 전위의 이동도가 낮아 전위 셀 (dislocation cell) 형성이 늦어지게 되고, 동적 회복이 억제되므로 전위 셀 내부의 전위 밀도가 높게 유지되기 때문이다. 압연 초기 전위 셀의 형성은, 소재 내부의 탄성변형에너지가 변형과정에서 셀 벽 에너지 (cell wall energy)로 변환되는 이완과정 (relaxation process)으로 알려져 있다 [²¹,²²]. 그림 2-(a)는 77 K에서 0.22의 변형량으로 압연한 소재의 미세조직으로서, 그림 2-(b)와 (c)의 298 K와 448 K에서 압연한 소재의 미세조직이 연신된 밴드 (band) 형태의 전위 셀로 구성된 것에 비하여, 전위들이 완벽한 전위 셀을 형성하지 못하고 뭉친 형태로 존재하는 것을 관찰할 수 있다. 이러한 현상은 극저온에서 전위들이 낮은 이동도를 갖는 현상에 기인한 것으로 보고되었다 [²³]. 또한 낮은 온도에서의 압연 중, 전위의 교차슬립 (cross-slip)이나 상승(climb)에 의해 발생하는 회복이 억제되기 때문에 변형 중 발생하는 전위밀도 증가 효과가 유지되어, 298 K에서 변형 중 동적 회복이 발생가능한 냉간압연재보다 높은 인장강도를 갖는다. 그림 3은 변형량 1.54까지 압연한 소재의 미세조직 사진으로, 대부분의 미세조직이 압연방향으로 연신된 형태의 100~200 nm 폭을 갖는 전위 하부조직 (dislocation substructure)들로 구성되었으며, 그림 3-(a)와 (b)를 비교해보면 극저온압연재의 경우가 냉간압연재보다 전위밀도가 다소 높게 관찰되었다. 그림 1-(a)에서 관찰되는 인장강도의 변화는, 극저온압연재와 냉간압연재의 경우 변형량 0.7까지는 급격한 강도상승으로 비교적 활발한 가공경화 현상을 보였으나, 그 이상의 변형량에서는 가공경화 효과가 점차 감소하여 1.1 변형량에서는 331 MPa (극저온압연), 294MPa (냉간압연)의 인장강도를, 1,54 변형량에서는 350 MPa (극저온압연), 326 MPa (냉간압연)의 인장강도를 나타내었다.

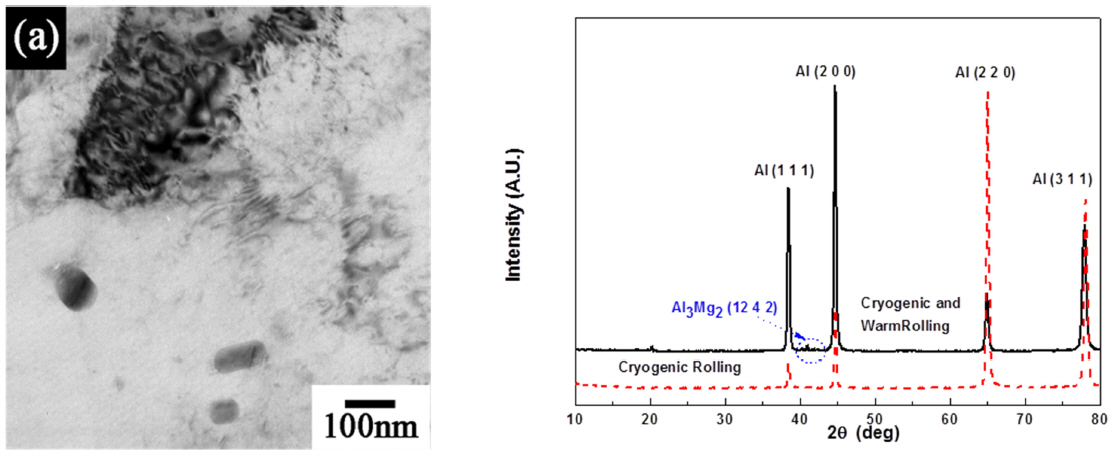

448 K에서 압연한 온간압연재는 초기 낮은 변형량에서는 냉간압연재보다 강도가 높으나 극저온압연재에 비해서는 강도가 낮은 현상을 보였고, 변형량이 0.88 이상인 영역에서는 온간압연재의 강도가 극저온압연재보다 높아 가장 인장강도가 높게 관찰되었다. 즉 온간압연재의 인장강도는 변형량 1.1에서도 358 MPa로 극저온압연재 (331 MPa)에 비하여 높았으며, 변형량 1.54에서는 365 MPa로 극저온압연재의 350 MPa에 비하여 15 MPa 높은 인장강도를 보였다. 448 K에서 온간압연 중 발생하는 미세조직 변화로는, 소성가공에 따른 전위밀도의 증가, 활발한 전위의 이동에 따른 회복의 발생 및 온간압연 공정 중 발생하는 석출물의 생성의 3가지를 들 수 있다. 낮은 변형량인 0.22에서는 그림 2-(c)에서와 같이 연신된 밴드형태의 전위 셀과 내부의 전위로 미세조직이 구성되었으나, 변형량 1.54의 미세조직 사진인 그림 3-(c)에서는 극저온압연재 또는 냉간압연재인 그림 3-(a)와 (b)에 비하여 전위하부조직이 밴드형태로부터 압연온도 상승에 따라 계면이 뚜렷해지고 내부의 전위 밀도 감소되는 것이 관찰되어 회복 과정이 진행됨을 알 수 있었다. 또한 그림 3-(c)에 화살표로 표기된 석출물들의 존재가 관찰되어 압연과정에서 석출이 진행되었음을 알 수 있었다. 따라서 그림 1-(a)에서 온간압연재의 인장강도가 냉간압연재나 극저온압연재보다 높은 현상은, 온간압연 중 생성된 석출물에 의한 강도상승 효과가 회복 발생에 의한 강도저하 효과보다 크게 작용하기 때문으로 설명될 수 있다. 그림 4-(a)는 변형량 1.1인 온간압연재에 존재하는 직경 50~100 nm 범위의 미세 석출믈의 존재를 보여주며, (b)는 X선 회절에 의한 분석결과로 석출물의 화학성분이 Al₃Mg₂임을 확인해준다.

그림 1-(b)의 항복강도 변화는 변형량이 1.54에 도달하는 경우 냉간압연재 307 MPa, 극저온압연재 342 MPa, 온간압연재 352MPa로 그림 1-(a)의 각 온도에서 압연한 인장강도의 크기 비교와 동일한 경향을 보였다. 한편 그림 1-(c)의 연신율 변화는, 3.8%의 극저온압연재가 냉간압연재보다 낮은 연신율을 보이는 반면, 온간압연재의 경우 고강도가 낮은 연성을 의미하는 일반적인 경향에서 벗어나 냉간압연재(4.5%)보다 높은 연신율인 5.5%를 보였다. 따라서 연신율은 온간압연재, 냉간압연재, 극저온압연재의 순서로 감소하였고, 석출물의 존재에도 불구하고 온간압연재가 냉간압연재보다 높은 연신율을 보인 것은 압연 중 발생한 회복의 진행이 연신율의 증가에 크게 영향을 미친 것을 의미한다.

3.2 압연온도에 따른 압연재의 열분석 고찰

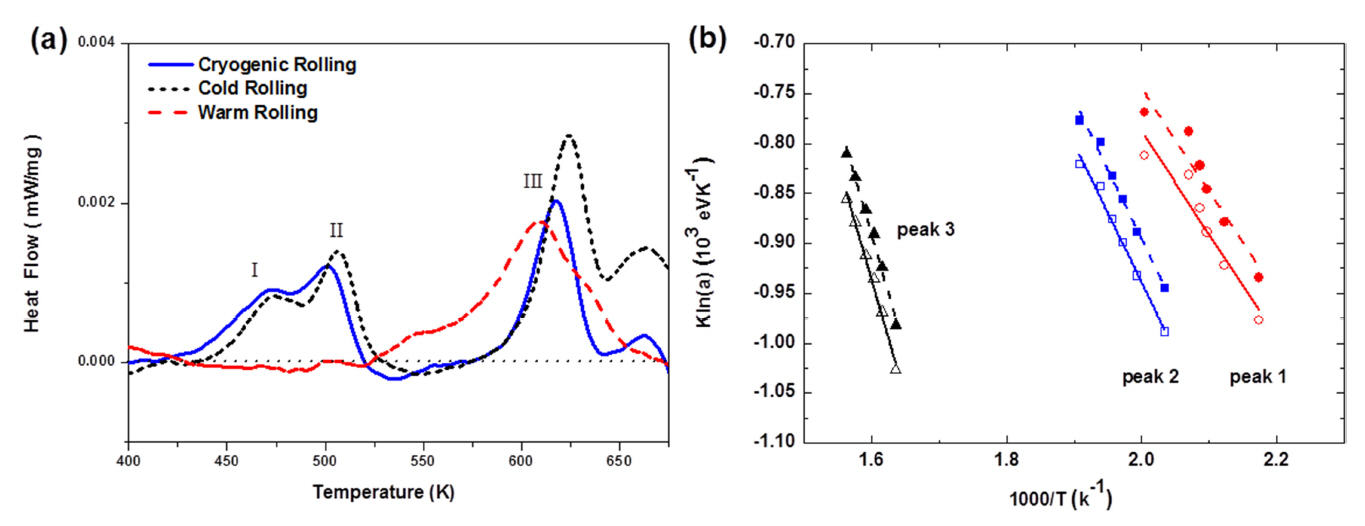

그림 5에 77 K, 292 K 및 448 K에서 압연한 소재를 5 K/min의 속도로 가열하여 얻은 DSC 곡선을 나타내었다. 극저온압연재와 냉간압연재에서는 3개의 발열피크 (peak)가 관찰되었으며, 첫번째 피크 (I)은 423~492 K, 두번째 피크 (II)는 492~526 K, 세번째 피크 (III)은 573~638 K의 온도범위에 존재한다. 냉간압연재의 피크들이 극저온압연재에 비하여 약간 높은 온도 쪽에 존재하는데, 이는 냉간압연 시 변형발열에 의해 일부 회복이 발생하였으므로 냉간압연재에 존재하는 축적에너지가 극저온압연재에 비해 상대적으로 작기 때문에 회복에 대한 구동력이 작게 작용하였기 때문으로 보인다. 한편 448 K에서 압연한 온간압연재는 낮은 온도에서 관찰되는 2개의 피크 (I, II)들은 존재하지 않고 세번째 피크 (III) 만이 523~648 K의 범위에서 존재하는 것이 관찰되었다. 이러한 피크의 거동을 이해하기 위해, Kissinger [¹⁹]와 Starink [²⁰]이 제안한 Avrami 식을 적용한 아래의 식을 이용하여 그림 5-(b)에서와 같이 각 피크에 해당하는 활성화에너지를 구했다.

여기서, T_p는 피크온도, B는 가열속도, C는 상수, K_B는 볼츠만상수이다. 변화된 가열속도에 따른 피크온도를 적용하여 구한 그림 5-(b)에서 얻은 기울기로부터 활성화에너지를 얻을 수 있었다. 측정된 첫번째 피크의 활성화에너지는 1.02, 1.03 eV (98.4, 99.4 KJ/mol)인데, Fujkawa와 Takada [²²]는 Al에서 Mg의 확산에 필요한 활성화에너지를 1.18~1.22 eV로 보고한 바 있고 Picu와 Zhang [²³]은 최인접원자기구를 이용하여 Al 속의 Mg의 활성화에너지를 1.228 eV로 계산하였다. 따라서 측정된 값은 Al 기지에서의 Mg 확산에 해당되는 활성화에너지와 가장 유사하므로, 첫번째 피크는 Al-Mg 석출물의 형성과 관련된다. 두번째 피크의 활성화에너지는 1.38, 1.39 eV (133.1, 134.1 kJ/mol)로 Al 원자의 자기확산에 필요한 활성화에너지인 142 KJ/mol [²⁴]에 가까우므로, 가열 중 발생하는 Al 기지의 회복과 관련된다. 세번째 피크에 대해서는 2.34, 2.80 eV (225.8, 270.2 KJ/mol)의 활성화에너지 값이 측정되었는데, 명확하게 일치하는 자료는 없으나 세번째 피크에서 재결정이 이루어지는 현상과 Al 합금에서의 용질원자 또는 석출물에 의한 재결정의 지연현상과 관련이 있는 것으로 생각된다 [²⁵,²⁶].

온간압연재의 DSC 곡선에서 초기 2개의 피크가 관찰되지 않았는데, DSC 곡선의 첫번째와 두번째 피크들이 석출물 형성 및 기지조직의 회복 발생과 관련된 사실로부터, 448 K에서의 온간압연 과정 중 이미 Al₃Mg₂ 석출물의 생성 및 기지조직의 동적 회복이 상당히 진행되었음으로, 결과적으로 DSC 곡선에서는 관찰되지 않고 재결정과 관련된 세번째 피크만이 관찰되는 현상이 설명될 수 있었다.

3.3 압연재 열처리에 따른 미세조직 및 기계적 특성 변화

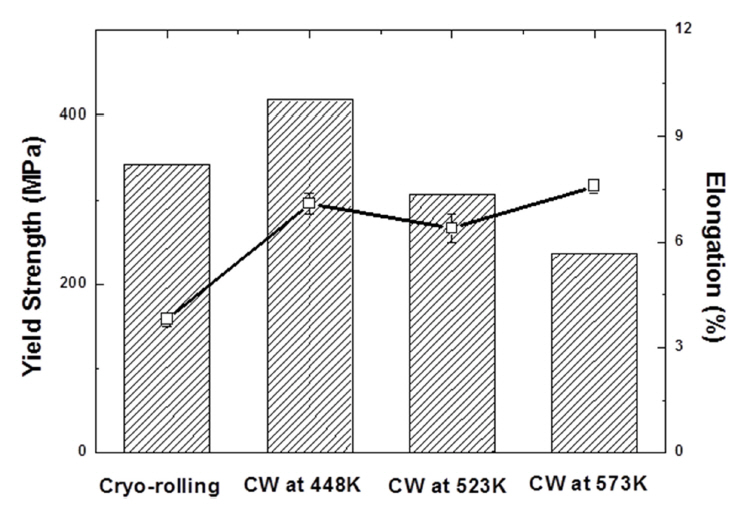

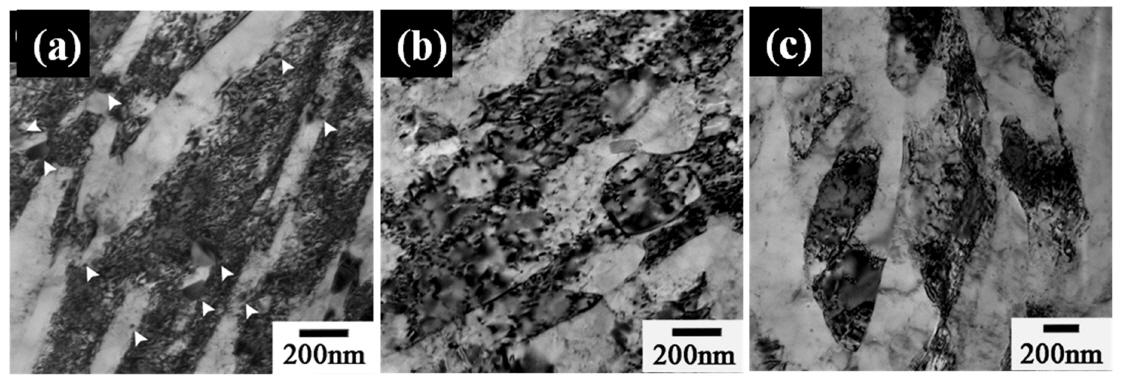

그림 1에서와 같이 80% 압연한 소재의 기계적 성질에서 온간압연재가 극저온압연재보다 높은 강도와 연신율을 보이는 현상은, Al 합금에서 석출물의 형성과 기지조직에서의 회복 발생의 동시 진행이 기계적 성질의 향상에 기여함을 보여주었다. 따라서 가공경화용 고강도 Al 합금의 제조를 위해서는 미세한 석출물의 확보가 가장 중요하며, 압연과정에서 석출물 생성을 촉진시키기 위한 방법으로 극저온압연과 온간압연의 조합을 고려할 수 있다. 초기 극저온압연에 의한 전위밀도 증가가 이후 온간압연 과정에서의 석출물 생성 장소의 증가로 반영되어, 온간압연 만을 적용한 경우에 비하여 석출강화 효과가 더 클 것으로 기대되기 때문이다. 이러한 경향은 극저온압연 직후 온간압연을 실시한 소재의 강도가 극저온압연으로 동등한 변형량을 부여한 소재보다 높게 관찰되는 현상에서도 확인된 바 있다 [¹¹,¹³,²⁷,²⁸]. 따라서 본 연구에서 극저온압연 후 실시하는 온간압연에서 온도변화의 영향을 분석하고자, 완전소둔재를 대상으로 55%의 극저온압연을 실시하고 이어서 압연온도를 448 K로부터 573 K까지 변화시켜 55%의 온간압연을 실시한 소재 (이후 CW재로 표기)의 기계적 성질을 그림 6에 비교하였다. 80% 극저온압연한 소재는 항복강도 342 MPa와 3.8%의 연신율을 보인 반면, 극저온압연 후 448 K에서 온간압연한 CW재는 418 MPa와 7.1%의 높은 인장강도와 연신율을 보였으며, 미세조직은 그림 7-(a)와 같이 연신된 형태의 100 nm 폭을 갖는 밴드형태의 전위 하부조직과 석출물들로 구성되었다. 한편 온간압연의 온도가 523 K 이상으로 증가함에 따라 CW재의 연신율은 6.4%로 유사한 수준을 유지하였으나 306 MPa로 인장강도의 저하가 뚜렷이 관찰되었으며, 연신된 형태의 전위 하부조직의 장단축 비율이 감소하는 경향이 관찰되어 아결정립 성장 및 아결정립의 분할이 진행되어 일부 등축정의 결정립들이 존재함을 확인할 수 있었다 (그림 7-(b)). 573 K에서 압연한 CW재는 237 MPa와 7.6%로 강도저하가 현저하여, 그림 7-(c)에서와 같이 온간압연 온도의 상승이 압연과정에서 회복 또는 재결정을 촉진시키는 효과를 보임을 알 수 있었다. 그림 6에서와 같이 CW재의 기계적 성질을 비교한 결과 극저온압연 후 적용되는 온간압연의 온도는 448 K 가 적합함을 알 수 있었다.

448 K에서 온간압연을 실시한 CW재를 극저온압연 또는 온간압연 (448 K)으로 동등하게 80%로 압연한 소재와 비교한 기계적 성질을 그림 8-(a)에 나타내었다. 극저온압연을 55%실시한 변형량 0.88의 소재의 인장강도 325 MPa로부터 변형량 1.54까지 지속적으로 극저온압연을 적용한 경우의 350 MPa로 25 MPa가 증가한 반면, 448 K에서의 온간압연을 적용한 경우 452 MPa로 127 MPa의 강도증가를 이루며 80% 온간압연재의 365 MPa보다 87 MPa 높게 관찰되었다. 이는 CW재의 경우 극저온압연재에 비해 온간압연 과정 중 미세한 석출물 생성에 따른 강도향상 효과가 크게 기여하기 때문이다. 또한 CW재가 온간압연재보다 더 높은 강도를 보이는 이유는, 비록 미세조직의 정량적분석은 이루어지지 않았으나, 극저온압연에 의한 전위밀도 상승 효과와 더불어 석출물 생성 증가 효과가 기여하기 때문으로 보인다. 그림 8-(b)에 나타낸 항복강도의 변화 또한 인장강도와 유사한 동향을 보이나, 연신율을 나타낸 그림 8-(c)의 곡선에서 변형량 1.54의 CW재는 7.1%로 온간압연재 (5.5%) 및 극저온압연재 (3.8%)에 비하여 우수한 연성을 나타내었다. 이는 극저온압연 이후에 실시한 온간압연이 회복 과정을 작동하였으며, 극저온압연에서 축적된 높은 전위밀도가 회복 과정의 구동력으로 작용하여 우수한 연신율의 확보가 가능해졌기 때문이다. 온간압연 중 전위 이동 및 아결정립 형성에 따라 동적 회복으로 전위밀도를 낮추는 효과를 갖는다 [²⁹,³⁰].

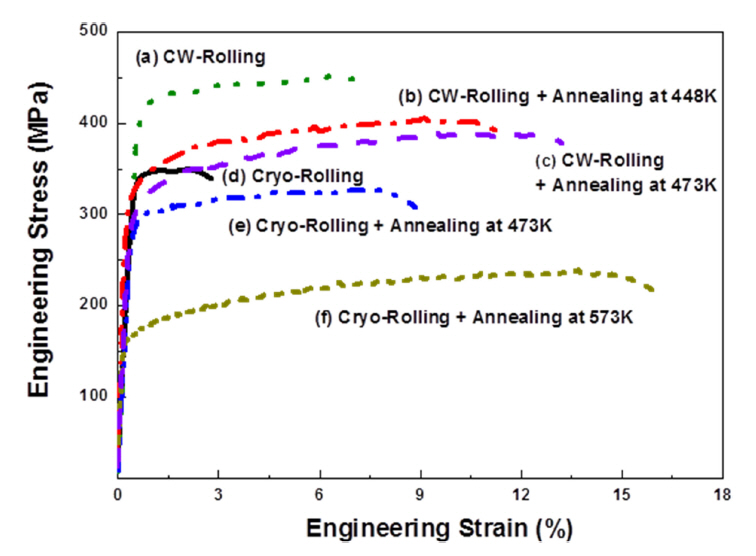

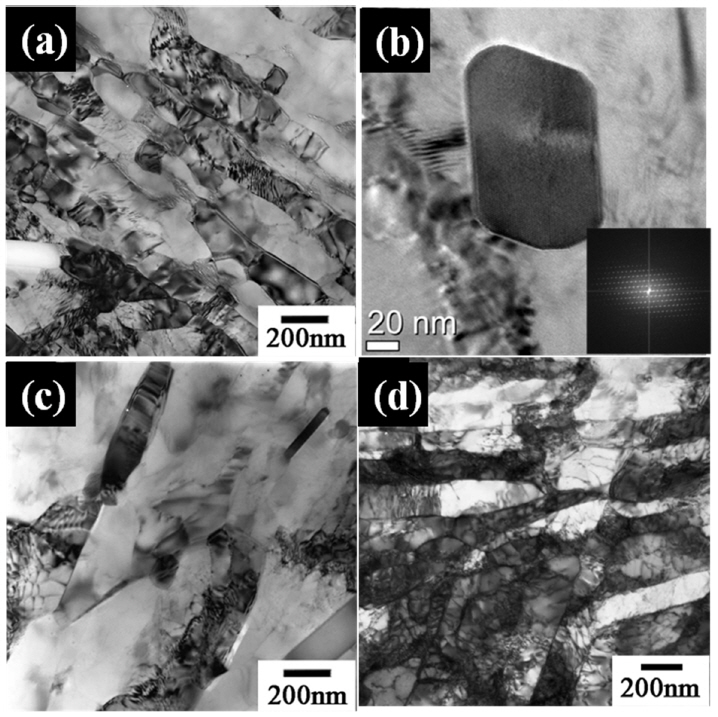

본 연구에서 CW재의 연신율을 개선하기 위해 실시한 어닐링의 효과를 분석하고자 그림 9에서와 같이 CW재와 80% 극저온압연재를 48시간 어닐링한 소재의 인장변형-응력 곡선들을 비교하였다. 극저온압연재의 경우 (곡선 d) 350 MPa와 3.8%의 기계적 성질을 보인 반면, 극저온압연재를 448 K에서 어닐링을 실시한 결과 (곡선 e) 327 MPa와 8.8%로 22 MPa의 강도저하와 6%의 연성향상을 보였으며, 어닐링 온도를 573 K로 증가시킨 경우 (곡선 f) 239 MPa의 낮은 강도와 15.9%의 우수한 연성을 보였다. 한편 CW재의 경우 (곡선 a)는 452 MPa의 높은 강도와 7.1%의 연신율로서 극저온압연재보다 우수한 기계적 성질을 보였으며, 이 소재를 448 K에서 어닐링한 경우 (곡선 b) 405 MPa와 11.4%의 기계적 성질을 얻어 극저온압연재 (곡선 d)에 비해 강도와 연성이 모두 높게 관찰되었다. 어닐링 온도를 473 K로 증가시킨 경우 (곡선 c) 다소 낮은 강도인 387MPa와 13.0%의 연성을 보여, 448 K 어닐링재에 비해 연성이 1.6% 향상되었으나 19 MPa의 강도저하를 보였다. CW재를 448 K에서 어닐링한 경우, 미세 석출물의 존재 이외에도 정적 회복이 진행됨에 따라 전위소실에 의한 전위의 재배열, 아결정립 형성이 진행되며, 연신된 형태의 전위 하부조직이 선명한 형태의 아결정립 계면으로 변화하였다. 동시에 아결정립의 폭이 약간 증가하며 아결정립의 장/단축비가 감소되었으며, 100~200 nm 크기 등축정입자들의 존재가 관찰되었으므로, 이에 따른 전위의 평균자유경로 (mean free path)가 증가하는 효과로 강도저하와 연신율의 향상이 이루어졌음을 알 수 있었다 (그림 10-(a)). 미세 석출물은 Al이 많이 함유된 Al-Mg 합금에서 관찰되는 β'상 (Al₃Mg₂)으로, 그림 10-(b)에서와 같이 탄소 복제 (carbon replica) 방법으로 제조한 시편을 이용하여 고해상 투과전자현미경 (HRTEM)으로 분석하였다. 관찰된 석출물의 크기는 50~200 nm였고, 기지조직과 반정합성(semi-coherent)을 갖는 육방정의 중간상으로 격자상수가 a = 1.002 nm 및 c = 1.636 nm이었다. 어닐링온도가 473 K인 경우 (그림 10-(c)), 448 K보다 아결정립의 성장이 관찰되어 정적 회복이 활발히 진행됨을 알 수 있었다. 그림 10-(d)에서와 같이 정적 회복의 진행으로 길게 연신된 형태의 아결정립들이 관찰되었고, 상대적으로 내부 전위밀도도 다소 높게 유지되는 경향을 보였다. 이상과 같이, 극저온압연 및 온간압연을 실시한 CW재의 경우 연성의 큰 저하없이 현저한 강도상승이 가능한 현상은, 폭 200 nm 이하의 전위 하부조직 확보와 동시에 미세한 석출물의 분포가 동시에 이루어져, 높은 인장강도와 가공경화능을 보이기 때문으로 설명된다.

한편 CW재를 448 K에서 어닐링한 경우 압연 후 이어지는 정적 회복으로 소재의 강도를 400 MPa 이상으로 유지한 상태에서 연신율 10% 이상으로 확보가 가능하여, 본 연구에서는 가장 우수한 기계적 성질을 나타내었다. 이러한 현상은 CW재가 압연 중 발생하는 많은 전위들과 함께 온도와 외부 응력에 의해 생성된 미세 석출물 형성에 따른 강도증가 효과와 함께, 어닐링시 작동하는 정적 회복에 의한 연성향상 효과가 작용하기 때문이다. CW재에서 미세한 석출물의 존재는, 인장시험 중 생성되는 전위의 이동을 방해하는 효과를 가질 뿐 아니라, 어닐링시 아결정의 성장을 방해하거나 재결정의 발생을 효과적으로 제어하므로, 소재에 열적안정성을 부여해준다.
