3.1 시차주사열량법(DSC)

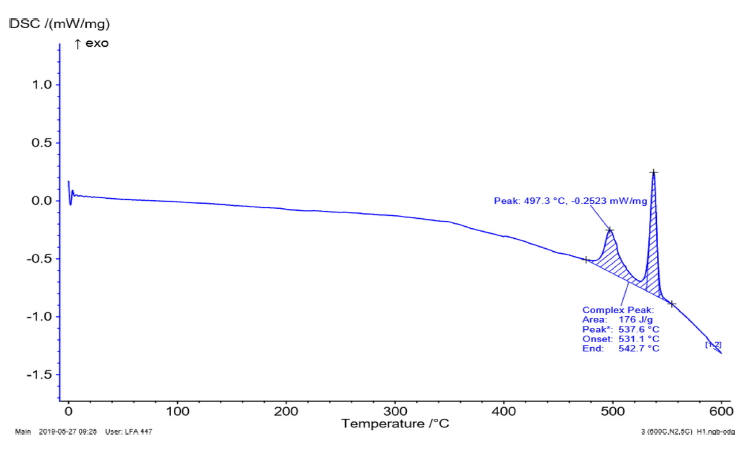

그림 1은 Fe-Si-B 비정질 리본을 시차주사열량법을 이용하여 분석한 DSC Curve를 나타낸 것으로, Tx₁ 은 결정화 온도(crystalline temperature), Tx₂ 는 Fe₂B의 석출온도이며 Tx₁과 Tx₂ 사이에서 결정화가 제일 활발하게 진행된다. 또한, Fe에 고용되지 않는 Cu와 Ca가 비정질 Fe-Si-B 리본에 첨가되어 핵생성이 촉진되기 때문에 Cu, Zr, Ca가 첨가될수록 Tx₁의 peak온도가 낮아지는 것을 볼 수 있다 [¹²]. 이와 같이 측정한 DSC 실험결과를 토대로 Tx₁과 Tx₂ 사이의 온도 구간을 결정화열처리온도로 정하여 Ar 분위기에서 1시간 동안 열처리를 시행하였다.Table 2.

3.2 Fe계 리본의 결정화열처리에 따른 미세조직 관찰

그림 2는 Fe-Si-B 비정질 리본에 Cu와 Zr, Cu와 Ca를 각각 소량 첨가하여 열처리한 시편에 있어 가장 미세하게 결정화된 시편을 TEM으로 관찰한 사진으로서, 540 °C에서 1 h 동안 열처리한 경우의 시편이 첨가원소의 미세화효과를 가장 잘 나타내고 있다. 그림 2(a)의 Fe-Si-B 비정질 리본은 열처리 후 결정립의 크기가 150 nm 이상으로 크게 성장하였다. 그러나, 이에 비해 각각 소량의 Ca과 Zr을 첨가한 그림 2(b)의 Fe-Si-B-Cu-Zr합금과 그림 2(c)의 Fe-Si-B-Cu-Ca 리본의 결정립 크기는 각각 46 nm, 48 nm로 결정의 크기가 확연히 줄어든 것으로 나타났다. 이러한 실험결과를 토대로 분석해 보면 Zr 또는 Ca의 소량 첨가는 결정립성장을 억제하는데 큰 효과가 있음을 볼 수 있다.

그림 3은 Fe-Si-B 비정질 리본에 Cu, Zr, Ca 동시에 첨가하여 540 °C에서 30 min 동안 열처리한 시편을 TEM으로 관찰한 사진이다. Zr과 Ca를 동시에 첨가한 그림 3(b)의 Fe-Si-B-Cu-Zr-Ca 리본의 평균 결정립 크기는 약 13~15 nm정도로 Fe-Si-B, Fe-Si-B-Cu-Zr, Fe-Si-B-Cu-Ca 합금 리본의 결정립크기보다 크게 감소하였다. 그림 4는 그림 3(b)의 TEM 미세조직을 Dark Field image로 다시 촬영한 것으로서, 같은 방향으로 회절된 결정들의 정확한 크기를 측정한 예로서, 측정결과 13.85 nm의 결정으로 나타났다. 즉, 이러한 결과를 바탕으로 분석해 보면 0.19 wt% Ca와 2.48 wt% Zr의 첨가에 의하여 결정립성장이 크게 억제됨으로써 첨단연자성재료에서 필수적으로 요구되는 10~15 nm 크기의 나노결정의 균일한 분포가 실현될 수 있는 것으로 나타났다. 이에 따라, Fe-Si-B-Cu-Zr-Ca계 합금리본은 투자율이 크게 증가하고, 철손과 보자력이 기존 재료보다 크게 증가될 것으로 예상된다. 본 실험의 결과는 후속 연구에서 리본코아를 제조하여 실제로 향상된 자기적 특성을 제시할 예정이며, 지금까지의 Herzer의 이론[⁵,⁶]과 국내외에서 수행된 많은 연구결과들을 바탕으로 분석해 볼 때 포화자속밀도의 감소가 거의 없이 연자성특성이 크게 향상될 것으로 기대된다 [⁴,¹¹].

한편, 그림 5는 Fe-Si-B합금과 Fe-Si-B-Cu-Zr-Ca합금 리본을 TEM으로 회절도형(Selected Area Diffration Pattern : SADP)을 촬영한 것이다. 그림 5(a)는 Fe-Si-B 비정질을 30분 동안 열처리한 리본으로 입계의 비정질 기지에 많은 α-Fe 결정들이 분포해 있는 것을 확인할 수 있다. 그리고, 그림 5(b)는 Fe-Si-B-Cu-Zr-Ca리본의 회절패턴으로서 Cu의 클러스터 형성과 Cu와 Zr첨가에 의해 α-Fe 결정 Fe(Si) 결정들이 미세하게 형성되었으며, 비정질 상 (phase)의 분율은 크게 감소한 것을 확인할 수 있다 [³]. 여기에서 10 1/nm의 단위는 역격자의 길이를 나타낸 것으로서, TEM 회절패턴의 통상정인 분석식인 Rd=λL(TEM의 camers constant)을 이용하여 α-Fe 결정의 면간거리의 역수와 비교하면 정확하게 일치하게 된다. 즉, Fe의 격자 상수는 0.286 nm(2.86Å)이므로 면간거리의 역수를 취한 값의 단위는 1/nm이 된다.

뿐만 아니라, 링 패턴(ring pattern)의 간격이 가장 미세하고 회절점(spot)의 개수가 가장 많음을 관측할 수 있는데, 이러한 결과는 Cu, Zr, Ca 첨가가 나노결정 형성에 크게 기여하였음을 증명해준다.

그림 6은 Fe-Si-B-Cu-Ca 합금리본을 별도로 제조하여 TEM으로 미세조직을 관찰하고 Ca원소의 분포를 파악하기 위하여 EELS Mapping한 사진이다. 그림 6(a)는 합금리본을 540 °C의 고온에서 1시간 동안 결정립을 크게 성장시킨 상태의 미세조직 사진이며, 그림 6(b)는 그 위치의 Ca 원소를 EELS로 Mapping한 사진이다. Ca의 분포는 본 실험실에서 수행한 지금까지의 선행연구 결과와 일치하는 것으로, 주로 결정립계에 분포하여 결정립성장을 매우 효과적으로 억제하는 것으로 분석된다 [⁴]. 이와 같은 Ca의 분포는 본 실험의 모든 합금 시편에서도 동일하게 나타났다. 한편, 그림 7은 Fe-Si-B-Cu-Zr-Ca 합금리본을 TEM으로 미세조직을 관찰하고 Zr원소의 분포를 파악하기 위하여 EELS Mapping한 사진이다. Zr원소가 추가로 첨가된 경우에는 Zr 원소가 결정립계에 주로 분포하지만 입내에도 같이 분포하였는데, 입계에 분포하는 Ca과 Zr은 전혀 섞이지 않아 고용체나 화합물을 형성하지 않으므로 분포하는 위치는 각각 다른 것으로 판단된다. Zr은 결정을 둘러싸고 있는 비정질구조의 입계를 안정화시키는 역할을 함으로써 역시 결정성장을 크게 억제시킴과 동시에 와전류 손실을 감소하도록 하는 절연역할을 하는 것으로 나타났다 [⁴,¹⁰,¹¹]. 이에 따라, Fe계 연자성합금에 있어 Cu, Zr와 Ca원소의 소량 첨가만으로도 나노결정의 크기를 쉽게 제어할 수 있을 뿐 아니라, 와전류 손실 또한 크게 줄일 수 있는 효과를 기대할 수 있는 것으로 풀이된다.

3.3 나노결정 Fe계 리본코어의 자기적 특성

나노결정 연자성재료는 불균일핵생성을 유발하는 Cu와 같은 합금원소를 소량 첨가하고 이와 동시에 결정립성장을 억제하는 Ca와 Zr 등의 원소를 첨가함으로써 급속응고된 비정질합금 리본을 결정화 열처리하여 얻을 수 있으며, 낮은 보자력과 높은 투자율을 함께 실현시킬 수 있는 우수한 특성의 첨단재료이다 [¹³-¹⁵]. 나노결정의 경우 결정의 크기가 작아질수록 보자력이 감소하는데[¹⁶,¹⁷], 이는 전자스핀의 에너지 교환거리를 기준으로 결정립크기와 보자력, 투자율의 관계와 완전히 달라지기 때문이다. 통상적으로 교환거리는 자벽의 두께와 같기 때문에 자화과정에서 자벽 이동 및 회전 자화에 대한 제약을 거의 받지 않아 자기이 방성과 자왜가 거의 없다 [¹⁸,¹⁹]. 이러한 교환거리의 식은 아래와 같은 식으로 나타낼 수 있는데, 나노결정 연자성재료는 일반적으로 결정의 크기가 교환거리보다 작은 10-15 nm 의 일 때 가장 우수한 연자성특성을 갖는다 [²⁰].

Lex : 교환거리, A:교환상수, K: 이방성 에너지

Ca의 첨가는 Fe계 리본의 미세구조 및 결정화 큰 영향을 줄뿐만 아니라 Fe계 리본코어의 연자성 특성에도 영향을 미친다. 이러한 Cu, Ca, Zr 첨가원소의 영향은 후속 연구를 통하여 연자성코어의 자기적특성을 분석할 예정이다. 실제 급속응고에 의한 비정질합금의 제조공정은 반응성이 매우 큰 Ca와 Zr 원소로 인하여 매우 까다로운 단점을 갖고 있다. 따라서, 모합금과 급속응고 리본을 제조하는 공정이 많은 시간을 요구하는 특징이 있다. 표 3은 본 연구팀에서 결정립 미세화 효과가 자기적 특성에 미치는 영향을 규명하기 위하여 수행한 사전 연구결과로서, 비정질 연자성합금리본인 Fe-Si-B(Metglas 2605 S-2)와 나노결정리본인 Fe-Si-B-0.4Cu-0.04Ca 합금을 비교하기 위하여 제한적인 실험조건 하에서 분석한 자기적 특성시험 결과이다 [²¹]. 현재 많이 사용되는 비정질 Fe-Si-B 리본(2605S-2)은 결정화 열처리를 할 경우 결정립의 크기가 100 nm 정도로 급격히 비대하게 성장하여 자기적 성질이 크게 악화된 결과를 나타낸 것으로, 본 실험에서는 비정질리본의 가장 우수한 특성을 얻기 위하여 응력 및 결함 제거를 위한 열처리(430 °C, 37분)만 수행한 후 자기적특성을 비교하였다. 그리고, Fe-Si-B-Cu-Ca 합금 리본은 420~460 °C의 온도범위에서 열처리하여 자기적특성을 비정질합금과 비교하였다. 측정값을 분석한 결과, 440 °C에서 10분간 열처리한 Fe-Si-B-Cu-Ca 리본의 보자력은 5.01 A/m으로 Fe-Si-B 비정질리본의 보자력인 9.96 A/m보다 약 50% 정도 감소하였다. 또한, 50 kHz에서 460 °C로 10분간 열처리한 Fe-Si-B-Cu-Ca 나노결정리본의 Core loss는 3.27 mW/cm³로 Fe-Si-B 비정질리본의 Core loss보다 약 80% 정도 감소함을 알 수 있다. 포화자속밀도값(Bs)은 1.56 Tesla로 Fe-Si-B 비정질리본과 비교하였을 때 약간 감소하였으나 나노결정의 평균적 Bs값인 1.25T 보다 0.3T 정도 높은 것으로 확인되었다. 이러한 자기특성평가를 토대로 그림 3(b)와 그림 4의 TEM image를 분석하였을 때, 가장 미세한 나노결정들이 균일하게 분 포한 Fe-Si-B-Cu-Ca합금리본은 본 실험의 다른 합금리본보다 가장 우수한 자기적특성을 나타낼 것으로 예상되나, 첨가된 Ca과 Zr원소가 예상 외로 자구(magnetic domain)의 이동을 방해할 수 있으므로 명확한 결론은 리본코어의 특성을 측정한 후에 내릴 수 있을 것으로 판단된다.

한편, Fe-Si-B-Cu-Zr-Ca계 합금리본에 관한 이와 같은 결론을 실증하기 위해서는 Fe-Si-B-Cu-Ca계 합금리본과 같이 리본코어를 제조하여 열처리조건에 따른 자기적특성을 비교해야 한다. 그러나, 본 실험의 Ca과 Zr이 동시에 첨가된 합금의 경우에는 실제 급속응고에 의한 비정질합금의 제조가 반응성이 매우 큰 Ca와 Zr 원소의 첨가로 인하여 매우 까다로운 단점을 갖고 있다. 그러므로, 이러한 합금을 급속응고법으로 리본을 제조하려면 대규모의 분위기제어 설비를 갖추고, Ar을 1기압 이상으로 가압할 수 있는 시스템이 필요하는 등 제조설비와 공정의 확립에 많은 시간을 필요로 하는 특징이 있다. 이에 따라, 급속응고된 Fe-Si-B-Cu-Zr-Ca계 합금리본코어의 자기적특성과 실용화 가능성에 관한 구체적인 분석은 후속 연구를 통하여 진행하고 본 학회지에 발표할 예정이다.
