The Journal of
the Korean Journal of Metals and Materials

Monthly

pISSN : 1738-8228
eISSN : 2288-8241

Editorial Office

Tel. +82-2-557-1071
Fax. +82-2-557-1080
E-mail. metal@kim.or.kr

[

Research Paper

]

Korean Journal of Metals and Materials

Korean J. Met. Mater. Vol. 63, No. 11, p.913-918

ISSN (print) :

1738-8228

ISSN (online) :

2288-8241

Received : 20 August 2025Accepted : 11 September 2025

DOI :

10.3365/KJMM.2025.63.11.913

Publisher ID :

kjmm-2025-63-11-913

비정질 Cu(OH)₂/ZIF-67 복합체를 통한 슈도커패시턴스 향상과 슈퍼커패시터 성능 개선

Enhanced Pseudocapacitance and Supercapacitor Performance with Amorphous Cu(OH)₂/ZIF-67 Composite

김인태 (In Tae Kim) ^¹ 이성준 (Sung Jun Lee) ^¹ 박서현 (Seo Hyun Park) ^¹ 이승훈 (Seung Hun Lee) ^² 채문석 (Munseok S. Chae) ^³ 박희정 (Hee Jung Park) ^⁴ 김치호 (Chiho Kim) ^⁵^{^*} 이우재 (Woo-Jae Lee) ^⁶^{^*} 박유세 (Yoo Sei Park) ^⁷^⁸^{^*}

충북대학교 도시 · 에너지 · 환경 융합 학부 (1Department of Urban, Energy, and Environmental Engineering, Chungbuk National University, Chungdae-ro 1, Seowon-Gu, Cheongju, Chungbuk, 28644 Republic of Korea)
부산대학교 재료공학과 (2Department of Materials Science and Engineering, Pusan National University, Busan, 46241, Republic of Korea)
나노융합반도체공학부 나노융합공학전공 (3Department of Nanotechnology Engineering, Pukyong National University, Busan, 48547 Korea)
단국대학교 신소재공학과 (4Department of Materials Science and Engineering, Dankook University, Cheonan, Chungnam 31116, Republic of Korea)
한국재료연구원 에너지환경재료연구본부 수소‧전지재료연구센터 (5Department of Hydrogen Energy Materials, Surface & Nano Materials Division, Korea Institute of Materials Science (KIMS), Changwon, 51508 Republic of Korea)
부경대학교 나노융합반도체공학부 차세대반도체전공 (6Division of Nanotechnology and Semiconductor Engineering, Pukyong National University, 45 Yongso-Ro, Busan, 48513, Republic of Korea)
부산대학교 나노에너지공학과 (7Department of Nanoenergy Engineering, Pusan National University, Busandaehak-ro 63 beon-gil 2, Geumjeong-gu, Busan 46241, Republic of Korea)
부산대학교 나노융합기술학과 (8Department of Nano Fusion Technology, Pusan National University, Busandaehak-ro 63 beon-gil 2, Geumjeong-gu, Busan 46241, Republic of Korea)

- 석사과정 : 김인태, 이성준, 박사과정 : 박서현, 이승훈, 연구원 : 김치호, 교수 :채문석, 박희정, 이우재, 박유세

^*Corresponding Author: Yoo Sei Park Tel: +82-51-510-3185, E-mail: yoosei@pusan.ac.kr

^*Corresponding Author: Woo Jae Lee Tel: +82-51-629-6398, E-mail: wjl@pknu.ac.kr

^**Corresponding Author: Chiho Kim Tel: +82-55-280-3639, E-mail: chiho@kims.re.kr

License :

This is an Open Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License (http://creativecommons.org/licenses/by-nc/4.0/) which permits unrestricted non-commercial use, distribution, and reproduction in any medium, provided the original work is properly cited.

Translated Abstract

To address the intermittent nature of renewable energy, highly efficient high-performance energy storage devices are essential. Among various options, supercapacitors have attracted significant attention because they provide high power density, rapid charge–discharge capability, and long cycle life. In this study, a composite of amorphous Cu(OH)₂ grown on a metal–organic framework ZIF-67 (Cu(OH)₂@ZIF-67) was successfully synthesized via a facile solvothermal method. Detailed structural and surface analyses, including scanning and transmission electron microscopy as well as X-ray diffraction measurements, revealed that ultrathin Cu(OH)₂ nanosheets were uniformly grown on the ZIF-67 surface. The combination of the amorphous phase with the MOF provided abundant electrochemically active sites and facilitated rapid ion transport, significantly contributing to greatly improved charge storage behavior. Electrochemical characterization demonstrated that Cu(OH)₂@ZIF-67 exhibited a specific capacitance of 168 F/g at 3 A/g, approximately four times higher than that of pristine ZIF-67, while maintaining superior energy density across a wide power range. These findings demonstrate that introducing an amorphous structure onto MOF-derived metal supports not only effectively enhances the overall performance of supercapacitors but also provides valuable insights for the rational design, optimization, and potential practical and technological applications of hybrid electrode materials in next-generation high-performance energy storage systems.

Key words

Supercapacitor, Pseudocapacitor, MOF, Metal support template, Energy storage

1. 서 론

전 세계 에너지 수요의 지속적인 증가와 화석연료 사용에 따른 온실가스 배출 확대는 지속 가능한 에너지로의 전환 필요성을 더욱 부각시키고 있다[¹-³]. 특히 태양광 및 풍력과 같은 재생에너지원은 청정하고 잠재적으로 무한하지만, 기상 조건에 따른 출력 변동성이라는 간헐성 문제를 지닌다[⁴]. 이러한 변동성은 전력망 안정성을 저해할 수 있으므로, 이를 완화하기 위한 고성능 에너지 저장 장치 개발이 필수적이다[⁵].

기존 이차전지 및 수소 기반 에너지 저장 시스템은 장기 에너지 저장에는 적합하나, 재생에너지의 간헐성 대응에 요구되는 신속한 출력 응답성 측면에서는 한계를 보인다[⁶]. 반면, 슈퍼커패시터는 높은 출력 밀도, 초고속 충·방전 특성, 그리고 수십만 회 이상 유지되는 장기 사이클 안정성을 동시에 제공하여 재생에너지의 단기 변동을 효과적으로 완충할 수 있다[⁷,⁸]. 이러한 특성으로 인해 슈퍼커패시터는 전력망 안정화뿐 아니라 전기차 회생제동 시스템, 무정전 전원장치(UPS) 등 다양한 응용 분야에서 핵심적인 차세대 에너지 저장 기술로 자리매김하고 있다[⁹,¹⁰]. 슈퍼커패시터는 전지와 일반 커패시터의 중간적 특성을 가진 에너지 저장 장치로, 전지와 유사하게 전극 표면에서 산화·환원 반응을 통한 준전기화학적 전하 저장(pseudocapacitance)이 가능하며, 동시에 전극–전해질 계면에서 전기이중층(electric double layer capacitance, EDLC)을 형성하여 물리적으로 전하를 저장한다[¹¹]. 특히, Faraday 반응 기반의 pseudocapacitor는 단위 면적당 전하 저장 용량이 커서 EDLC보다 높은 에너지 밀도를 구현할 수 있다[¹²]. 따라서 고성능 슈퍼커패시터 개발에서는 pseudocapacitor 특성 향상이 핵심 연구 과제로 여겨진다. 이러한 특성을 향상시키기 위한 전략 중 하나로, 전극 소재의 구조적·화학적 성능을 개선하는 방법이 효과적이며, 우수한 전극 소재 개발은 pseudocapacitor 성능 극대화의 핵심 접근법으로 평가된다[¹²].

금속–유기 골격체(Metal–Organic Framework, MOF)는 금속 이온 또는 금속 클러스터와 유기 연결체(organic linker)가 결합하여 형성된 3차원 유·무기 하이브리드 구조체로, 규칙적인 다공성 구조와 넓은 비표면적을 통해 높은 활성 표면을 제공한다[¹³,¹⁴]. 이러한 특성으로 MOF는 가스 저장·분리, 촉매, 센서, 에너지 저장 장치 등 다양한 분야에서 활용되고 있으며, 특히 슈퍼커패시터 전극 소재로 활용될 경우 전하 저장 효율과 전기화학적 반응 활성도를 향상시키는 데 기여할 수 있다[¹⁵]. MOF의 활용 방법에는 희생 템플릿(sacrificial template)[¹⁶-¹⁸], 금속 지지 템플릿(metal support templating)[¹⁹], 도핑(doping) [²⁰] 등이 있으며, 그중 금속 지지 템플릿 방법은 3차원 다공성 구조를 유지하면서 넓은 반응 표면적을 제공하고, 활성 물질의 활용도를 높이며, 반응 중 입자 응집을 억제하여 전극의 내구성을 개선할 수 있다고 알려져 있다. Metal hydroxide는 일반적으로 다양한 산화 상태, 풍부한 원소 가용성, 그리고 전하 전달에 유리한 구조적 특성으로 인해 슈퍼커패시터 전극 소재로 널리 활용되고 있다. 그중 Cu(OH)₂는 합성이 간단하고 비용이 저렴할 뿐 아니라, 뛰어난 전기화학적 특성과 우수한 전기 전도성을 갖추어 우수한 슈퍼커패시터 전극 소재로 평가됩니다. 또한, 비정질 구조는 장기적인 결정 구조(long-range crystalline order)가 형성되지 않은 상태로, 다수의 결함(defects)과 구조적 불규칙성(disordered regions)을 통해 전기화학적 활성 사이트(active site)를 풍부하게 제공한다[²¹,²²]. 이러한 결함은 이온의 확산 거리를 단축시키고 산화–환원 반응을 촉진하여 pseudocapacitor 성능 향상에 기여한다[²²]. 따라서, 비정질 구조는 슈퍼커패시터 전극에서 전하 저장 용량과 반응 속도를 동시에 개선할 수 있는 유망한 설계 전략으로 주목받고 있다.

본 연구에서는 용매열 합성법(solvothermal method)을 이용하여 ZIF-67 표면에 비정질 구조의 Cu(OH)₂가 성장한 복합체(Cu(OH)₂@ZIF-67)를 합성하였다. 합성된 Cu(OH)₂@ZIF-67는 비정질 Cu(OH)₂가 제공하는 다수의 활성 사이트를 통해 슈도커패시턴스(pseudocapacitance)를 효과적으로 향상시켰다. 그 결과, Cu(OH)₂@ZIF-67는 ZIF-67 대비 현저히 높은 비정전용량(specific capacitance)을 나타냈으며, 전 출력 범위에서 안정적인 에너지 밀도를 유지하였다.

2. 실험 방법

2.1 ZIF-67 합성

ZIF-67은 선행 연구에서 보고된 방법을 일부 변형하여 합성하였다. Co(NO₃)₂·6H₂O 0.6 g과 2-methylimidazole 1.242 g을 각각 30 mL의 메탄올에 용해하였다. 이후, 2-methylimidazole 용액을 700 rpm에서 교반 중인 Co(NO₃)₂ 용액에 첨가한 뒤, 교반 속도를 200 rpm으로 줄이고 90분간 반응을 진행하였다. 합성된 생성물은 여과하여 회수하고, 에탄올로 세척한 후 상온에서 건조하였다.

2.2 Cu(OH)₂@ZIF-67 합성

Cu(OH)₂@ZIF-67은 용매열 합성법을 통해 제조하였다. 앞서 합성한 ZIF-67 100 mg과 Cu(NO₃)₂·6H₂O 100 mg을 에탄올 60 mL에 용해한 후, 500 rpm에서 2시간 동안 교반하였다. 교반이 완료된 용액을 테플론 라이너가 장착된 오토클레이브에 옮겨 85 °C에서 6시간 동안 반응시켰다. 반응이 종료된 생성물은 여과를 통해 회수한 뒤 에탄올로 세척하고, 상온에서 건조하였다.

2.3 물리화학적 특성 분석

표면 형상은 전계 방사 주사전자현미경(FE-SEM, CZ/MIRAI LMH, TESCAN)을 사용하여 분석되었다. 좀 더 정밀히 형상 분석을 하기 위해서 전계 방사 투과전자현미경(FE-TEM, TALOS F200X, Thermo Fisher Scientific, USA)를 활용하여 분석되었다. 결정 구조는 XRD(XRD, Ultima IV, Rigaku)을 사용하여 분당 2°로 5°부터 80°까지 분석되었다. 푸리에 변환 적외선 분광(FTIR)은 Cary 670(Main Bench)와 Cary 620(Microscope)을 사용하여 분석되었다.

2.4 전기화학적 특성 분석

모든 전기화학 측정은 Potentiostat(BP2, WonAtech)을 사용하여 3전극 시스템에서 수행하였다. 전해질, 기준 전극, 상대 전극으로 각각 6 M KOH 수용액, Hg/HgO 전극, 탄소 막대를 사용하였으며, 작동 전극으로는 제조한 전극을 사용하였다. 전극은 합성된 물질을 상용 니켈 폼(Ni foam) 기판에 2 mg/cm²의 로딩량으로 코팅하여 제조하였다. 코팅 전, 니켈 폼 표면의 산화층 제거를 위해 5 M HCl 수용액에서 15분간 초음파 세척(ultrasonication)을 실시한 후, 증류수로 2회 세척하였다. 전극 잉크는 적정량의 Nafion(5 wt%), 아이소프로필 알코올(IPA), 증류수를 혼합한 뒤 30분간 초음파 분산하여 준비하였다.

순환 전압전류법(Cyclic Voltammetry, CV)은 0–0.5V 범위에서 스캔 속도 10, 20, 30, 40, 80 mV/s로 측정하였다. 정전류 충·방전(Galvanostatic Charge–Discharge, GCD) 분석은 0–0.5 V 범위에서 전류 밀도 3, 4, 5, 10 A/g로 수행하였다. 비정전용량(specific capacitance, C_sp)은 다음 식을 사용하여 GCD 곡선으로부터 계산하였다[²³].

C s p = I × t V × m ( F / g )

여기서, C_sp(F/g)는 비정전용량, I(A)는 방전 전류, t(s)는 방전 시간, V(V)는 전위 범위, m(g)는 활성 물질의 질량이다. 비에너지밀도(specific energy, E)와 비출력(specific power, P)은 다음 식을 이용하여 계산하였다[²³].

E = C × V 2 7.2 ( W h / k g )

P = 3600 × E t ( W / k g )

여기서, E(Wh/kg)는 비에너지밀도, C(F/g)는 비정전용량, V(V)는 전위 범위, t(s)는 방전 시간을 나타낸다. 사이클 수명(cycle life) 평가는 전류 밀도 10 A/g 조건에서 1000회 충·방전 사이클을 수행하여 진행하였다. 임피던스 분석은 20 mV 진폭으로 수행되었으며, 주파수 범위는 100 kHz에서 1 Hz까지 설정하였다.

3. 결과 및 고찰

3.1 물리화학적 특성 분석

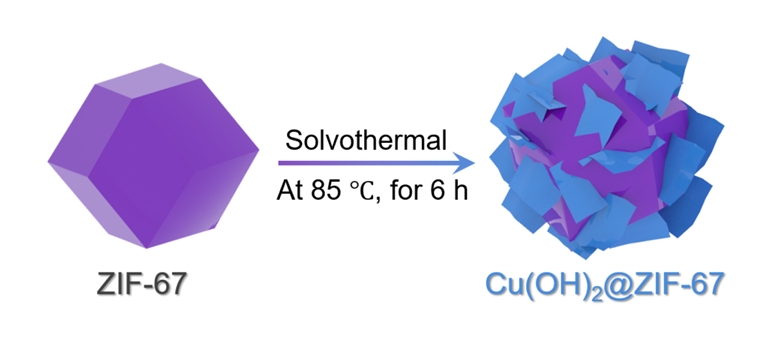

Cu(OH)₂@ZIF-67은 용매열 합성법(solvothermal method)을 이용하여 합성하였으며, 합성 과정은 그림 1에 나타내었다. 시료의 표면 형상은 전계 방사 주사전자현미경(FE-SEM) 분석을 통해 확인하였다(그림 2(a), (b)). ZIF-67은 특유의 rhombic dodecahedral 구조로 관찰되었으며[²⁴], Cu(OH)₂@ZIF-67에서는 ZIF-67표면에 나노시트 형태의 Cu(OH)₂가 성장한 것이 관찰되었다. 이러한 3차원 나노시트 구조는 높은 비표면적을 제공하여 EDLC 특성 향상에 기여할 수 있다[²⁵]. 보다 정밀한 분석을 위해 투과전자현미경(TEM) 관찰을 수행하였다. TEM 이미지(그림 2(c))에서도 ZIF-67 입자 표면에 Cu(OH)₂ 나노시트가 성장한 형태가 확인되었으며, 이는 SEM 분석 결과와 일치한다. 선택영역 전자회절(SAED) 패턴에서는 뚜렷한 회절 링이 관찰되지 않아 전형적인 비정질 구조임을 나타내었으며[²⁶], 고해상도 TEM(HR-TEM) 이미지(그림 2(d))에서도 명확한 격자 무늬가 관찰되지 않아 Cu(OH)₂가 비정질 구조를 지님을 확인하였다[²⁷]. SAED 패턴에서 ZIF-67 회절 무늬가 확인되지 않은 이유는 ZIF-67이 강한 전자 빔에 쉽게 손상되기 때문이다. 에너지 분산형 X선 분광(EDS) 매핑 결과, Cu와 Co가 독립적으로 분포하는 것이 확인되었으며, 이는 Cu(OH)₂가 ZIF-67 표면에 성장하였음을 뒷받침한다.

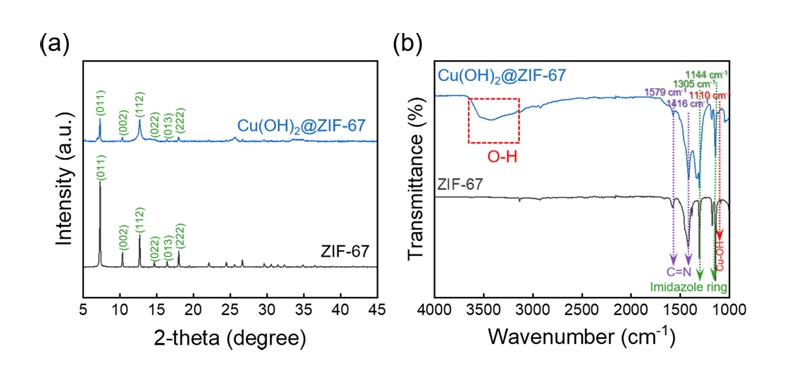

합성된 시료의 결정 구조는 X선 회절(XRD) 분석을 통해 확인하였다(그림 3(a)). ZIF-67은 약 7.3°, 10.4°, 12.7°, 18.0°에서 뚜렷한 회절 피크를 나타냈으며, 이는 각각 ZIF-67의 (011), (002), (112), (222) 면에 해당한다[²⁸,²⁹]. Cu(OH)₂@ZIF-67은 ZIF-67 피크의 강도가 감소하고 폭이 넓어졌는데, 이는 합성 과정에서 ZIF-67의 결정성이 저하되었음을 의미한다[³⁰,³¹]. 또한, Cu(OH)₂에 해당하는 회절 피크가 관찰되지 않아 Cu(OH)₂가 비정질 구조로 존재함을 확인할 수 있었다[³²]. ZIF-67의 낮은 결정성과 Cu(OH)₂의 비정질 구조는 다수의 입계를 형성하며, 이는 반응물 흡착 사이트로 작용하여 슈도커패시턴스를 향상시키는데 기여할 수 있다[²¹].

Cu(OH)₂의 존재를 추가로 확인하기 위해 푸리에 변환 적외선 분광(FTIR) 분석을 수행하였다(그림 3(b)). ZIF-67과 Cu(OH)₂@ZIF-67 모두에서 1305 cm^-1과 1144 cm^-1 부근에서 공통 피크가 나타났으며, 이는 ZIF-67의 imidazole ring에 해당하는 결합 진동을 의미한다[³³]. 추가적으로, 1597 cm^-1과 1416 cm^-1도 공통적으로 관찰되었으며, 이는 ZIF-67의 C=N 결합 진동에 해당된다. 반면, Cu(OH)₂@ZIF-67에서는 ZIF-67에서 관찰되지 않는 3400 cm^-1 부근의 넓은 피크와 1110 cm^-1 부근의 새로운 피크가 나타났다. 이는 각각 흡착된 물 분자의 O–H 결합 진동과 Cu–OH 결합 진동에 해당하며, Cu(OH)₂의 존재를 뒷받침한다[³⁴,³⁵]. 이러한 분석 결과는 Cu(OH)₂@ZIF-67가 ZIF-67과 Cu(OH)₂로 구성되어 있음을 명확히 보여준다.

3.2 전기화학적 특성 분석

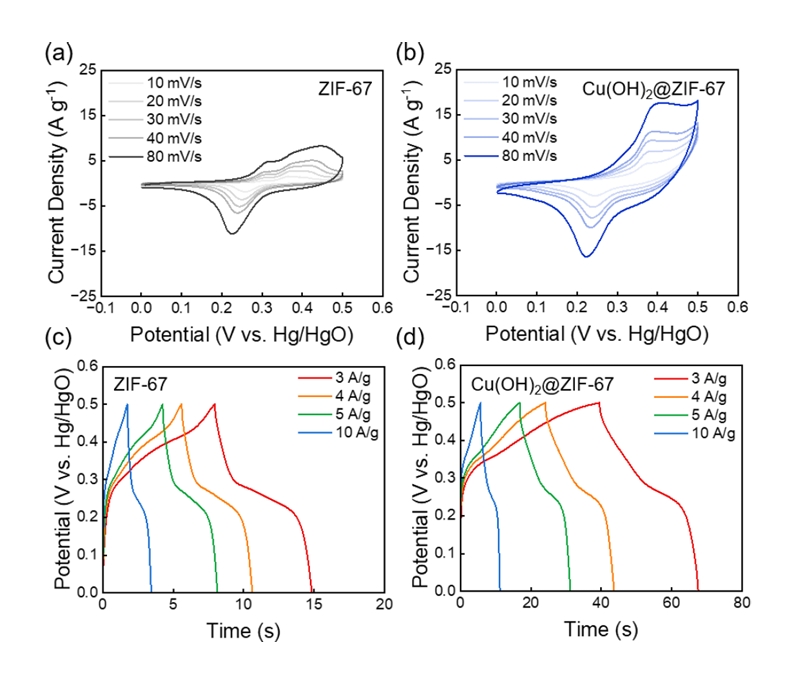

Cu(OH)₂@ZIF-67과 ZIF-67의 전기화학적 성능은 순환 전압전류법(Cyclic Voltammetry, CV)을 통해 평가되었다. 그림 4(a)와 4(b)는 서로 다른 주사 속도에서 측정된 두 시료의 CV 곡선을 나타낸다. 일반적으로 CV 곡선이 직사각형 형태를 보이면 전기이중층 커패시턴스(Electric Double-Layer Capacitance, EDLC) 특성을 의미한다[³⁶]. 두 시료 모두 완전히 직사각형 형태는 아니지만, 비직사각형 특성을 보여 슈도커패시턴스(pseudocapacitance) 기여가 있음을 확인할 수 있었다.

또한, CV 곡선의 면적은 용량과 비례하므로, 그림 4(a)와 4(b) 비교 결과 Cu(OH)₂@ZIF-67가 ZIF-67보다 넓은 면적을 나타내어 더 높은 전하 저장 용량을 갖는 것으로 평가되었다. 전기화학적 성능을 추가로 검증하기 위해 정전류 충·방전(Galvanostatic Charge–Discharge, GCD) 분석을 수행하였다(그림 4(c), (d)). GCD 곡선에서 방전 시간이 길수록 전하 저장 용량이 크며, Cu(OH)₂@ZIF-67의 방전 시간이 ZIF-67보다 길게 나타나 더 높은 전하 저장 용량을 보유함을 확인하였다. 이러한 성능 향상은 비정질 구조의 Cu(OH)₂가 다수의 반응물 흡착 사이트를 제공하여 산화·환원 반응을 촉진 시켰기 때문으로 판단된다[²²]. 서로 다른 전류 밀도에서의 방전 곡선을 이용하여 비정전용량(specific capacitance)을 계산하였다(그림 5(a)). 두 시료 모두 전류 밀도가 증가함에 따라 비정전용량이 감소하였으며, 이는 높은 충·방전 속도에서 전극 물질의 활용도가 저하되기 때문으로 해석된다. 가장 낮은 전류 밀도(3 A/g)에서 Cu(OH)₂@ZIF-67은 168 F/g의 값을 나타내어 ZIF-67(41.4 F/g)보다 약 4배 높은 용량을 기록하였다.

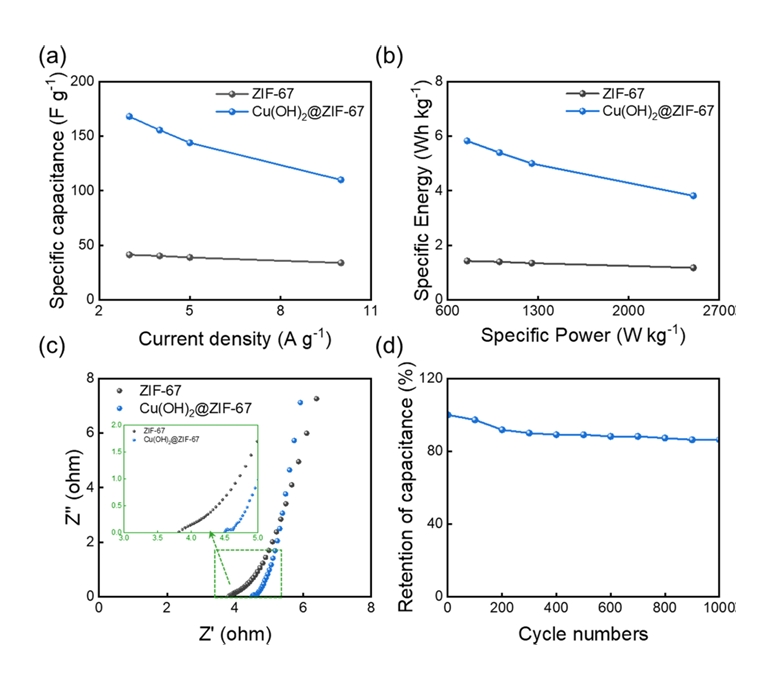

Ragone plot 분석 결과(그림 5(b))에서, Cu(OH)₂@ZIF-67은 전 출력 범위에서 ZIF-67보다 높은 에너지 밀도를 유지하였다. 이는 비정질 구조가 슈퍼커패시터의 에너지 저장 성능을 효과적으로 향상시켰음을 의미한다. 전기화학 임피던스 분광법(Electrochemical Impedance Spectroscopy, EIS) 분석을 통해 전극의 저항 특성을 평가하였다(그림 5(c)). Nyquist plot에서 반원의 직경은 전하 전달 저항(R_ct)에 해당하며[³⁷], Cu(OH)₂@ZIF-67의 반원이 ZIF-67 보다 작게 나타나 더 낮은 R_ct 값을 보유함이 확인되었다. 또한, 저주파 영역에서 Cu(OH)₂@ZIF-67의 곡선 기울기가 더 가파르게 나타나 확산 저항이 낮고 이상적인 커패시터 거동에 가까운 특성을 보여주었다[³⁸]. 내구도를 확인하기 위해서 사이클 수명 평가를 수행하였다(그림 5(d)). 전류 밀도 10 A/g에서 1000회 충·방전 사이클을 수행한 결과, Cu(OH)₂@ZIF-67는 초기 비정전용량 대비 약 86%를 유지하여 우수한 내구성을 나타냈다.

4. 결 론

본 연구에서는 비정질 구조의 Cu(OH)₂와 ZIF-67 표면에 나노시트 형태로 성장한 Cu(OH)₂/ZIF-67복합체(Cu(OH)₂@ZIF-67)를 용매열 합성법으로 합성하고, 이를 슈퍼커패시터 전극 소재로 적용하였다. 비정질 Cu(OH)₂는 다수의 활성 사이트를 제공하여 산화·환원 반응을 촉진하고, 전하 저장 속도를 향상시켰다. 전기화학적 평가 결과, Cu(OH)₂@ZIF-67는 ZIF-67에 비해 약 4배 높은 비정전용량과 전 출력 범위에서 우수한 에너지 밀도를 나타냈으며, 낮은 전하 전달 저항과 이상적인 커패시터 거동을 보였다. 또한, 1000회 충·방전 사이클 후에도 초기 용량의 약 86%를 유지하여 우수한 내구성을 확인하였다. 이러한 결과는 ZIF-67을 금속 지지체로 활용하고, 비정질 Cu(OH)₂를 도입하는 전략이 슈퍼커패시터 성능을 효과적으로 향상시킬 수 있음을 입증한다.

Notes

[1] 감사의 글

이 성과는 정부(과학기술정보통신부)의 재원으로 한국연구재단의 지원을 받아 수행된 연구임(No. RS-2023-00242344, No. RS-2023-00236572). 또한, 이 연구는2023년도 산업통상자원부 및 산업기술기획평가원(KEIT) 연구비 지원에 의한 연구임(RS-2023-00266568).

REFERENCES

H J.-W., S T.-H., Y H.-S., L S.-G., J. Adv. Mar. Eng.Technol,44, 250 (2020)

Y H., J. Adv. Mar. Eng. Technol,45, 167 (2021)

Myeong S.-W., Jin S., Kim C., Lee J., Kim Y., Choi S. M., Korean J. Met. Mater,62, 472 (2024)

Nwagu N., Ujah C. O., Kallon D. V. V., Aigbodion V. S., Unconv. Resour,5, 100129 (2025)

Asiaban S., Kayedpour N., Samani A. E., Bozalakov D., De Kooning J. D. M., Crevecoeur G., Energies,14, 2630 (2021)

Adeyinka A. M., Esan O. C., Ijaola A. O., Farayibi P. K., Sustain. Energy Res,11, 26 (2024)

Zhang J., Gu M., Chen X., Micro Nano Eng,21, 100229 (2023)

Hong L., Chun S.-E., Korean J. Met. Mater,62, 886 (2024)

Şahin M. E., Blaabjerg F., Sangwongwanich A., Energies,15, 674 (2022)

Župan I., Šunde V., Ban Ž., Novoselnik B., Energies,18, 410 (2025)

Lakshmi K. C. S., Vedhanarayanan B., Batteries,9, 202 (2023)

Wei Y.-M., Kumar K. D., Zhang L., Li J.-F., Front. Chem,13, 1636683 (2025)

Yusuf V. F., Malek N. I., Kailasa S. K., ACS Omega,7, 44507 (2022)

Abid H. R., Azhar M. R., Iglauer S., Rada Z. H., Al-Yaseri A., Keshavarz A., Heliyon,10, (2024)

Arshad M., Khan Z. U. H., Talib S., Sabahat S., Shah N. S., Ajab H., Chin. J. Struct. Chem,100676 (2025)

Li W., Gao R.-Z., Jiang H.-X., Lu Q.-Y., Tang A.-N., Kong D.-M., Chem. Eng. J,425, 130673 (2021)

Li S., Zhang W., Zhu Y., Zhao Q., Huo F., Cryst. Growth Des,15, 1017 (2015)

Lee S. J., Park Y., Lee S. H., Park S. H., Kim I. T., Kim Y., Adv. Sci. n/a, (2025)

Hu M.-L., Masoomi M. Y., Morsali A., Coord. Chem. Rev,387, 415 (2019)

Verma C., Rasheed T., Anwar M. T., Quraishi M. A., Microchem. J,192, 108954 (2023)

Zhang J., Li Y., Chen Z., Liu Q., Chen Q., Chen M., Energy Environ. Mater,6, (2023)

Bai H., Liang S., Wei T., Zhou Q., Shi M., Jiang Z., J. Power Sources,523, 231032 (2022)

Yu J., Fu N., Zhao J., Liu R., Li F., Du Y., ACS Omega,4, 15904 (2019)

Kim I. T., Lee S. H., Ha J. S., Lee S. J., Kim T. H., Cho J., Energy Fuels,38, 23034 (2024)

Girirajan M., Bojarajan A. K., Pulidindi I. N., Hui K. N., Sangaraju S., Coord. Chem. Rev,518, 216080 (2024)

Koroni C., Olsen T., Wharry J. P., Xiong H., Materials,15, 5924 (2022)

Dutkiewicz J., Lityńska L., Maziarz W., Kočiško R., Molnarová M., Kováčová A., Micron,40, 1 (2009)

Kim I. T., Lee S. H., Park S. H., Lee S. J., Kim K.-H., Kang B. K., Korean J. Chem. Eng, (2025)

Sundriyal S., Shrivastav V., Kaur H., Mishra S., Deep A., ACS Omega,3, 17348 (2018)

Kim I. T., Kim S.-H., Ha J. S., Kim T. H., Cho J., Park G.-D., J. Mater. Chem. A,11, 16578 (2023)

Harrington G. F., Santiso J., J. Electroceram,47, 141 (2021)

Nunes C., Mahendrasingam A., Suryanarayanan R., Pharm. Res,22, 1942 (2005)

Song X., Mo J., Fang Y., Luo S., Xu J., Wang X., Environ. Sci. Pollut. Res,29, 35204 (2022)

Devamani R. H. P., Alagar M., Nano Biomed. Eng,5, 116 (2013)

Shinde S. K., Dubal D. P., Ghodake G. S., Gomez-Romero P., Kim S., Fulari V. J., RSC Adv,5, 30478 (2015)

Hardianto Y. P., Mirghni A. A., Shah S. S., Sarker S., Aziz M. A., Electrochim. Acta,530, 146365 (2025)

Lee S. J., Lee S. H., Ha J. S., Kim I. T., Park S. H., Park H. K., ACS Sustain. Chem. Eng,12, 275 (2024)

Lee J.-S. M., Briggs M. E., Hu C.-C., Cooper A. I., Nano Energy,46, 277 (2018)

Figures

Fig. 1.

Schematic of the synthetic procedure for Cu(OH)₂@ZIF-67.

Fig. 2.

Surface morphology of (a) ZIF-67 and (b) Cu(OH)₂@ZIF-67, (c) TEM image and (inset image) SAED pattern of Cu(OH)₂@ZIF-67, (d) HR-TEM image and (e) TEM-EDS mapping images of Cu(OH)₂@ZIF-67

Fig. 3.

(a) XRD patterns of ZIF-67 and Cu(OH)₂@ZIF-67. (b) FTIR spectrum of ZIF-67 and Cu(OH)₂@ZIF-67

Fig. 4.

CV curve of (a) ZIF-67 and (b) Cu(OH)₂@ZIF-67. GCD plots of (c) ZIF-67 and (d) Cu(OH)₂@ZIF-67

Fig. 5.

(a) Specific capacitance of ZIF-67 and Cu(OH)₂@ZIF-67. (b) Ragone plots of ZIF-67 and Cu(OH)₂@ZIF-67 at different current density. (c) Nyquist plots of ZIF-67 and Cu(OH)₂@ZIF-67. (d) Retention of capacitance during durability test of Cu(OH)₂@ZIF-67

뒤로가기

No part of this publication may be reproduced or distributed in any form or any means, or stored in a data base or retrieval system, without the prior permission of the publisher ( https://kim.or.kr ).

KJMM

KJMM Korean Journal of Metals and Materials

Editorial Office

Journal XML

Journal Information

Enhanced Pseudocapacitance and Supercapacitor Performance with Amorphous Cu(OH)₂/ZIF-67 Composite

Translated Abstract

Key words

1. 서 론

2. 실험 방법

2.1 ZIF-67 합성

2.2 Cu(OH)₂@ZIF-67 합성

2.3 물리화학적 특성 분석

2.4 전기화학적 특성 분석

3. 결과 및 고찰

3.1 물리화학적 특성 분석

3.2 전기화학적 특성 분석

4. 결 론

Notes

REFERENCES

Figures

Fig. 1.

Fig. 2.

Fig. 3.

Fig. 4.

Fig. 5.

Article Information (continued)

KJMM Korean Journal of Metals and Materials

Editorial Office

Journal XML

Journal Information

Enhanced Pseudocapacitance and Supercapacitor Performance with Amorphous Cu(OH)2/ZIF-67 Composite

Translated Abstract

Key words

1. 서 론

2. 실험 방법

2.1 ZIF-67 합성

2.2 Cu(OH)2@ZIF-67 합성

2.3 물리화학적 특성 분석

2.4 전기화학적 특성 분석

3. 결과 및 고찰

3.1 물리화학적 특성 분석

3.2 전기화학적 특성 분석

4. 결 론

Notes

REFERENCES

Figures

Fig. 1.

Fig. 2.

Fig. 3.

Fig. 4.

Fig. 5.

Article Information (continued)

Enhanced Pseudocapacitance and Supercapacitor Performance with Amorphous Cu(OH)₂/ZIF-67 Composite

2.2 Cu(OH)₂@ZIF-67 합성
