2.1. 실험장치

본 연구에 사용된 Lab. scale 열가용화 장치는 고온, 고압의 가용화 조건을 구현하기 위해 밀폐형 회분식 반응기를 사용하였다. Lab. scale 열가용화 반응기의 용량은 1 L로 타이머, 온도계, 교반 속도계, 압력계 및 sol valve 등으로 구성되어 있다. 또한 반응시간과 온도를 설정할 수 있으며, 설정온도보다 온도가 증가할 경우 자동으로 온도조절이 가능하도록 제작하였다. 압력은 외부압력의 유입 없이 온도증가에 따른 포화증기압을 이용하였으며, 고온에 의해 열 변형이 발생하지 않도록 열처리가 된 스테인리스 재질의 반응기를 제작하였다. 열가용화액을 이용하여 생물학적 탈질효율을 평가하기 위해 2 L 용량의 회분식 반응기를 이용하였다. Lab. scale 열가용화 장치의 사양을 Table 1에 나타내었으며, 열가용화 반응기 및 회분식 반응기를 Fig. 1에 나타내었다.

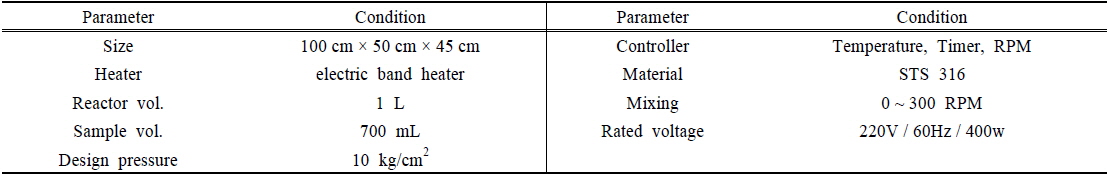

Table 1.

Specification of thermal solubilization equipment

Fig. 1.

Experimental equipment.

2.2. 열가수분해 효율 평가

음식물류 폐기물을 대상으로 열가용화 장치의 최적운전 조건을 도출하기 위해 반응온도 140~210°C 범위에서 열가수분해 효율을 평가하였다. 압력은 실험온도 범위에서 음식물류 폐기물이 액상상태에서 반응하도록 외부압력의 유입 없이 온도증가에 따른 포화증기압을 이용하여 실험을 진행하였다. 반응시간에 따른 열가수분해 효율을 비교하기 위해 시간을 30, 60 및 90분으로 구분하였다. Table 2에는 열가수분해 효율을 평가하기 위한 실험조건을 나타내었으며 초기 pH는 10% NaOH (SAMCHUN Chemical, Korea)를 이용하여 pH 7로 조정한 후 실험을 진행하였다. 교반속도는 300 RPM으로 유지하였으며, 반응 종료 후 반응기 내부 온도가 70°C에 도달하면 포화 수증기에 의한 압력을 제거한 후 시료를 채취하여 냉장 보관하였다.

Table 2.

Experiment conditions of thermal solubilization reactor

a) Temperature : 140, 160, 180, 190, 200, 210°C

열가용화 장치의 운전조건에 따른 열가수분해 효율을 도출하기 위해 반응온도 및 시간을 조건화하여 고형물의 농도변화 및 가용화 효율을 평가하였다. 음식물류 폐기물에 함유된 입자상 고형물은 가용성 유기성분이 상당량 포함되어 있으며, 열가수분해에 의해 액상으로 용출된다. 열가수분해 효율은 반응초기 TCOD_Cr 농도에서 초기 SCOD_Cr 농도를 제외한 순 입자상 유기물 (PCOD_Cr)의 수화･용출 반응에 의해 생성된 용해성 유기물 (SCOD_Cr) 농도의 백분율로 나타냈다(식 (1)). 열가수분해 효율은 선행 연구에서 다양한 방법으로 계산되고 있으며, 본 연구에서는 열가수분해 효율 평가에서 가장 보편적으로 사용되는 COD_Cr 측정에 의해 계산하였다(^{Elbeshbishy and Nakhla, 2011}; ^{Salsabil et al., 2010}). 또한 열가수분해 효율을 뒷받침 할 수 있는 근거로 VSS 감량화율 식이 사용된다(식 (2)). 가용성 물질은 원심분리 후 상등액을 필터로 여과한 부분을 의미한다. 필터 공극크기는 각 연구에 따라 차이가 있으며(^{Kianmehr et al., 2010}), 본 연구에서는 원심분리 후 상등액을 5A filter로 여과하여 분석하였다.

2.3. 생물학적 탈질공정에서 외부탄소원으로 열가용화액의 이용 가능성 평가

열가용화 반응 후 생성된 열가용화액이 생물학적 탈질공정에서 외부탄소원으로써 사용 가능성을 평가하기 위해 Batch test를 실시하였다. 질산성 질소(NO₃^--N) 농도 50 mg/L를 기준으로 메탄올(SAMCHUN Chemical, Korea)과 열가용화액을 이용하여 생물학적 탈질효율을 평가하였다. 생물학적 탈질효율 비교를 위한 Batch test 실험조건을 Table 3에 나타냈으며, 반응시간에 따른 질산성 질소의 제거효율과 SDNR을 도출하였다.

Table 3.

Experiment conditions of batch test

^a) Mode 1 : Methanol

Mode 2 : Thermal solubilized liquid (after 30 min)

Mode 3 : Thermal solubilized liquid (after 60 min)

Mode 4 : Thermal solubilized liquid (after 90 min )

^b) React time : 0, 30, 60, 90, 120, 150, 180, 210, 240 min

Batch test에서 메탄올 주입량은 메탄올 비율을 2.5 mg CH₃OH/mg NO₃^--N로 고정하여 탈질에 필요한 유기물 농도를 계산하여 약 0.2 mL씩 주입하였으며, 열가용화액 역시 메탄올 주입량과 동일하게 0.2 mL씩 주입하여 탈질효율을 비교하였다.

2.4. 수질분석방법

열가용화 반응 후 생성된 열가용화액의 유기물 및 고형물 분석은 Standard Methods (^{APHA, 2005})에 준하여 COD_Cr과 Solid를 분석하였으며, Batch test에서 질산성 질소의 분석은 Ultraviolet spectrophotometric screening method (^{APHA, 2005})를 이용하였다.

3.1. 음폐수 성상

실험에 사용된 시료는 대형할인 마트에서 발생되는 음식물을 처리하는 음식물 자원화 처리시설에서 파공파쇄 및 선별 등 일차처리를 거친 음폐수를 사용하였다. 음폐수는 그 성상이 고농도를 나타내고 있어 항목별로 총 3차례 분석을 실시하여 평균농도를 구했으며, Table 4에 음폐수 성상을 나타내었다.

Table 4.

Characteristics of food wastewater

^* Total measure number : 3 times

음폐수의 성상을 분석한 결과 pH는 최소 3.82에서 최대 4.55로 평균 4.20을 보였으며, TCOD_Cr의 경우 최소, 최대 및 평균 농도가 각각 142,125, 265,625 및 202,375 mg/L를 나타내었다. SCOD_Cr은 109,375~156,875 mg/L 범위에서 평균 132,375 mg/L의 농도를 보였으며, 고형물 농도는 TSS와 VSS를 분석하여 각각 평균 109,080 및 100,930 mg/L의 농도를 나타내었다. 전국 평균 음식물류 폐기물의 성상을 조사한 연구보고서에 의하면 음식물류 폐기물의 pH가 3.89로 산성을 나타내는 것으로 나타났다(^{MOE, 2013}). 음식물류 폐기물의 pH가 대체적으로 낮은 이유는 음식물 폐기물이 분리수거함 내에서 어느 정도 부패가 진행된 후 시료채취가 이루어져 측정되었기 때문인 것으로 판단된다. ^{Shin et al. (2007)}의 연구에서 음식물 탈수여액의 경우 음식폐기물 조성에서 오는 원인뿐만 아니라 수거함에서 체류하는 시간과 보관조건 등 외부환경조건에 의해 수질변화가 있는 것으로 보고하고 있다.

한편 음식물 폐기물에서 발생되는 음폐수는 종류에 따라 성상이 다르게 나타나는 특징이 있다. 과일류의 음폐수에는 N 1.719%, C 45.24%, S 0.131%, H 2.247%의 화학적 조성을 나타낸다. 채소류의 경우 N 3.587%, C 46.40%, S 0.260%, H 1.964%를 보이며, 곡류는 N 4.694%, C 48.42%, S 0.218%, H 3.987%를 나타내었다. 또한 곡류는 C성상이 52.62%로 가장 높은 조성을 보이는 것으로 나타났다.

3.2. 열가용화 장치를 이용한 음폐수의 열가수분해 효율 평가

열적 전처리는 1970년대 초부터 혐기성 소화를 위한 효과적인 전처리 방법으로 일반적인 전처리 온도는 150~200°C이며, 이를 유지하기 위한 압력은 600~2,500 kpa이다. 열가용화의 목적은 유기성 고형물을 미생물이 분해하기 쉬운 형태의 물질로 전환시키는 것으로 열가수분해의 가장 중요한 인자인 반응온도 변화에 따라 열가수분해 효율을 실험실 규모 열가용화 장치를 이용하여 평가하였다. Table 5 및 Fig. 2~4에는 반응시간에 따른 열가수분해 효율을 나타내었다.

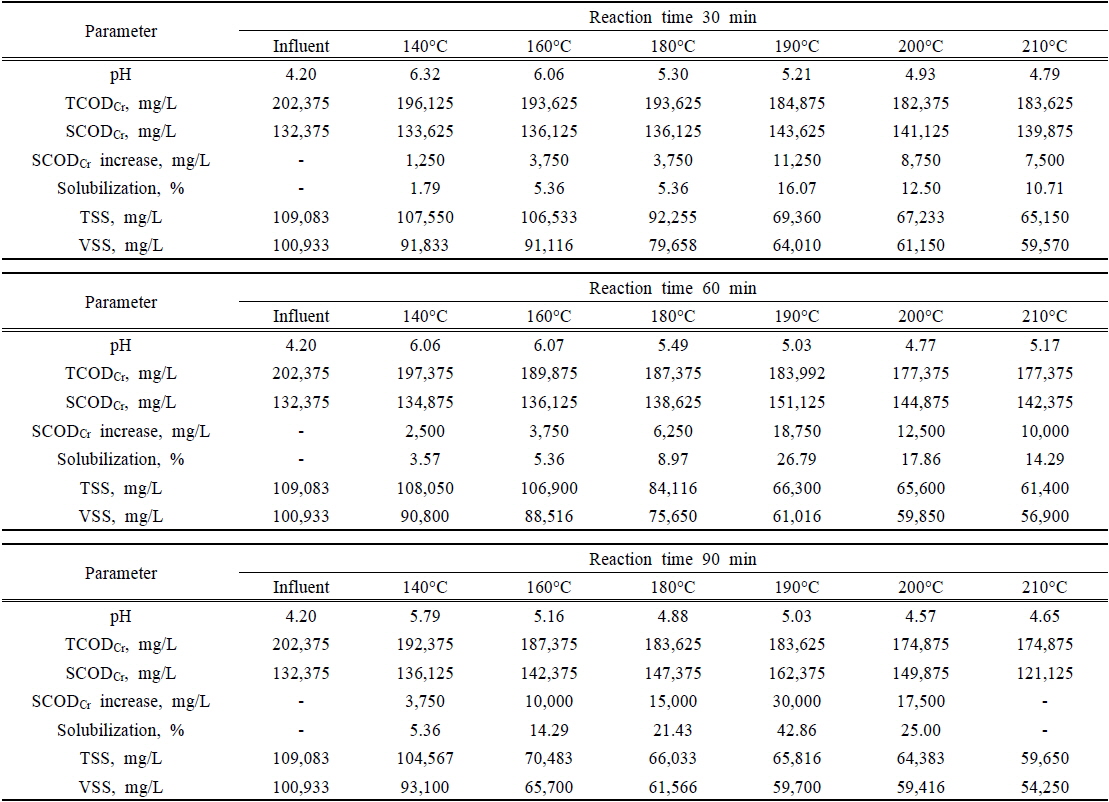

Table 5.

Results of solubilization and efficiency of thermal hydrolysis with reaction time

Fig. 2.

Thermal hydrolysis efficiency ; reaction time 30 min.

Fig. 3.

Thermal hydrolysis efficiency ; reaction time 60 min.

Fig. 4.

Thermal hydrolysis efficiency ; reaction time 90 min.

온도별 SCOD_Cr 의 농도 변화를 확인한 결과 반응시간 30 min에서 각각 1,250, 3,750, 3,750, 11,250, 8,750 및 7,500 mg/L의 용존성 유기물 농도가 증가하는 것을 보였으며, 190°C 조건에서 용존성 유기물이 가장 많이 용출된 것으로 나타났다.

60 및 90 min 동안 열가용화 장치를 운전한 결과 SCOD_Cr의 농도는 140~210°C 온도에서 2,500, 3,750, 6,250, 18,750, 12,500 및 10,000 mg/L와 3,750, 10,000, 15,000, 30,000 및 17,500 mg/L가 증가하였으며, 반응시간 30 min과 동일하게 190°C에서 용존성 유기물이 가장 높게 증가하는 경향을 보였다.

반응시간 30, 60 및 90 min에서 열가수분해 효율은 열가용화 장치의 온도가 190°C 일 경우 각각 16.07, 26.79 및 42.86%로 다른 온도조건에 비해 가장 높은 것으로 나타났다. 열가용화 장치의 온도가 증가할수록 열가수분해 효율도 점차 증가하는 경향을 보였으며, 특히 반응시간 90 min에서 최대 열가수분해 효율을 나타냈다.

바이오매스를 저온으로 탄화시킨 연구결과에서 0~150°C의 경우 5%, 200~300°C의 경우 40~90%의 열분해가 발생되고, 200°C에서 탄화과정이 진행된다고 보고하고 있다 (^{Ercin and Yurum, 2003}). 그러나 장치의 온도가 190°C 이상 유지하였을 경우 열가수분해 효율은 감소하는 경향을 보였는데 이는 190°C 이상 고온에서 유기물이 열적산화에 의해 유기물이 제거되어 용존성 유기물이 감소한 것으로 판단된다.

반응시간 및 온도에 따른 고형물 감량화를 평가한 결과 반응시간과 온도가 증가할수록 TSS 제거율이 증가하는 경향을 보였으며, 이는 고온에서 고형물이 열가수분해에 의해 고형물 농도가 감소한 것으로 판단된다. 고온 조건에서 열가수분해가 진행될 경우 혐기성 소화의 방해물질 형성 및 열가수분해 효율이 미미한 것으로 보고되고 있으나, 본 연구의 경우 반응온도 190°C까지는 열가수분해 효율이 증가하는 것으로 확인되었다.

^{Ruiz-Espinoza et al. (2012)}의 하수슬러지를 이용한 열가용화율을 평가한 연구에서 190°C 조건에서 반응시간을 각각 30, 60, 90 min으로 설정하였을 경우 90 min에서 가장 높은 가용화율을 나타내었다고 보고하였으며, ^{Baroutian et al. (2015)}의 습식산화 및 열가수분해를 이용한 펄프공장 제지 슬러지의 제거 및 변환에 관한 연구에서는 반응온도 220°C에서 20분 만에 50%의 TSS의 제거율을 보였으며, 60분 이후 농도변화가 없다고 보고하였다. ^{Bougrier et al. (2008)}은 슬러지 가용화에 관한 연구에서 반응온도 60~210°C에서 반응온도 증가에 따라 가용화율은 선형적으로 증가한다고 보고하였으며, ^{Han et al. (2012)}은 고온 및 고압의 반응기를 이용하여 하수슬러지의 반응온도별 열가수분해 반응생성물의 물리･화학적 특성변화 연구를 통해 170~220°C 범위에서 열가수분해를 진행한 결과 200°C에서 가장 높은 효율을 보였다고 주장하였다. 그러나 일부 연구에서는 165°C 조건에서 난분해성 물질이 합성되어 혐기성 소화에 불리한 결과를 초래한다고 보고하였으며, 140~165°C 온도조건에서 유기물 분해효율은 큰 차이가 없다고 보고하고 있다(^{Wilson and Novak, 2009}). 본 연구에서 반응온도가 증가할수록 열가수분해 효율이 증가하는 것으로 나타났으며 이러한 결과는 음폐수 내 고농도 고형물뿐만 아니라 유분성분이 고온에서 분해되었기 때문으로 사료된다. 또한 200°C 이상의 반응온도에서 열가수분해 효율이 감소하는 경향을 보여 기존 연구와 동일한 결과를 도출하였다(^{Ferguson and Rajan, 1979}).

우리나라 음식물류 폐기물 중의 50~60% 정도는 채소와 과일류로 분해가 힘든 리그닌과 셀룰로오스가 다량 함유되어 있으며, 열가용화는 음폐수에 포함된 리그닌과 셀룰로오스를 글루코스로 열가수분해 시켜 용존성 유기물 농도가 증가시킨다. 열가용화시 고온 및 고압조건에서 일부 유기물은 산화가 진행되어 TCOD_Cr 중 약 5~10% 정도가 감소되는 것으로 분석되었다. 한편, 음폐수의 고형물 내 휘발성 고형물 비율인 VSS/TSS는 90% 이상으로 고형물 성분 중 대부분이 휘발성 유기물로 이루어진 것으로 나타났다. 입자성 유기물은 열가수분해에 의해 액상화되어 용존성 유기물로 전환되게 된다. 이는 음식물류 폐기물이 일반 폐기물에 비해 가수분해 되기 쉬운 탄수화물, 단백질 등의 농도가 높게 분포하기 때문인 것으로 판단된다.

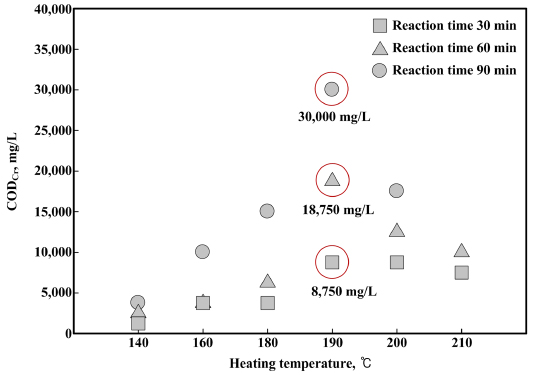

Fig. 5.

Result of an increase SCOD_Cr with temperature and react time.

3.3. 열가용화액을 이용한 SDNR 평가 결과

유기물은 생물학적 탈질공정에서 미생물에 이용되는 필수 에너지원이다. 열가용화 장치를 통해 처리된 열가용화액이 생물학적 탈질공정에서 외부탄소원으로써 이용 가능성을 평가하기 위해 Batch test를 진행하였으며, SDNR을 도출하여 기존 연구결과와 비교하였다. 열가용화액은 1 μm pore size filter를 이용하여 고형물을 제거한 후 사용하였으며, 실험결과를 Table 6에 나타내었다.

Table 6.

Results of biological SDNR using various external carbon source

메탄올을 이용하여 반응시간에 따른 NO₃^--N 농도 변화를 확인한 결과 초기농도 50 mg/L에서 47.2, 42.8, 32.2, 20.6, 14.5, 10.2 및 5.8 mg/L를 보였으며, 240분 후에는 4.1 mg/L까지 NO₃^--N가 제거되었다.

반면, 동일한 초기 NO₃^--N 농도에서 190°C, 90 min 열가용화 전처리를 거친 열가용화액을 주입한 경우 240분 후 7.2 mg/L까지 제거되었으며, 190°C, 60 min 열가용화액을 사용한 결과 240분이 경과한 후 10.4 mg/L로 나타났다. 190°C, 30 min 조건에서 발생된 열가용화액의 경우에는 13.8 mg/L의 NO₃^--N 농도를 나타냈다. 이에 따라 탈질효율이 가장 높은 외부탄소원은 메탄올이며 다음으로 190°C, 90 min 전처리를 거친 열가용화액 순으로 확인하였다. Batch test를 통해 도출된 SDNR을 Fig. 6에 나타내었다.

Fig. 6.

Result of SDNR with Methanol and solubilization 30, 60, 90 min.

SDNR 결과를 도출한 결과 메탄올은 0.101 g NO₃^--N/g MLVSS･day을 보였으며, 190°C 조건에서 90 min, 60 min, 및 30 min 전처리를 거친 열가용화액의 경우에는 각각 0.094, 0.087, 0.080 g NO₃^--N/g MLVSS day의 비탈질율을 도출하였다. ^{Kujawa and Klapwijk (1999)}은 외부탄소원으로 도시하수와 acetate를 사용하여 SDNR을 도출한 결과 0.144~0.024 g NO₃^--N/g MLVSS day를 도출하였으며, ^{Henze (1989}, ¹⁹⁹¹⁾은 가정하수를 외부탄소원으로 이용한 연구에서는 SDNR값을 각 0.066~0.144, 0.024~0.120 g NO₃^--N/g MLVSS･day를 도출하였다고 보고하였다. 또한 private sewage를 외부탄소원으로 이용한 ^{Lee (2010)}의 연구에서는 0.074~0.348 g NO₃^--N/g MLVSS･day의 SDNR 값을 제시하였다. 열가용화액을 외부탄소원으로 이용하여 탈질효율을 비교한 결과 190°C 온도에서 90 min 동안 열가용화 장치를 거친 열가용화액은 일반하수를 이용한 연구결과에 비해 SDNR 값이 높게 나타났다.

Table 7.

Comparison of reported kinetics SDNR

이 밖에 탈질소화 속도변화는 온도에 영향을 미치는데 탈질소화에 최적반응 온도는 35~50°C이며, 5~10°C의 범위에서 반응률은 1.5~2.0/10°C 정도를 나타내고 3°C 정도의 수온에서 탈질소화 속도가 정지한다고 보고하고 있다. 따라서 열가용화액을 이용한 생물학적 탈질공정에서 도출된 설계값은 기존 하수처리공정에서 설계를 위한 설계치와 차이가 있으며, 음폐수의 열가용화액을 적용하여 무산소조를 설계할 경우 기존 하수처리공정 설계값과 구분하여 사용하는 것이 바람직할 것으로 판단된다.
